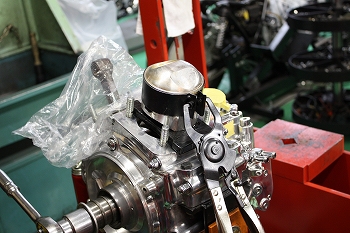

WISECOのハイコンプ鍛造ピストン

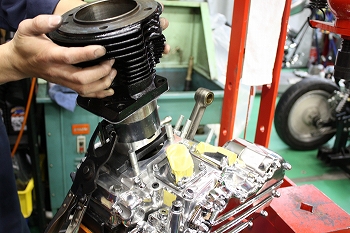

リングコンプレッサーでシリンダー挿入

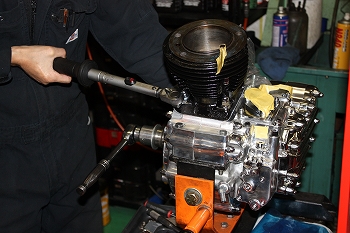

シリンダーベースのナットを規定トルクで締め付け

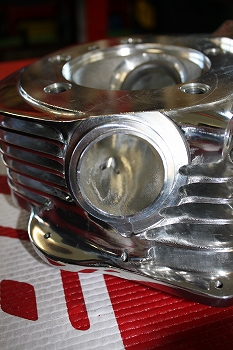

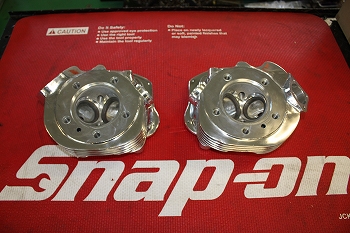

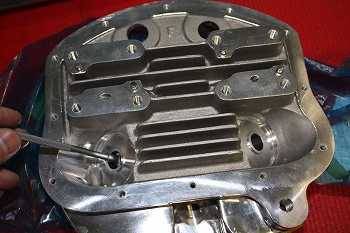

シリンダーヘッドもポリッシュ仕上げ
ヘッド鏡面仕上げ
ポート研磨
テレスコで内径を測る

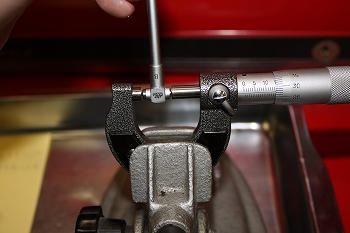

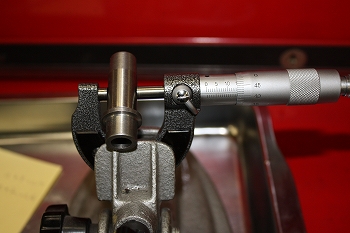

テレスコをマイクロにあててガイドの径を決める
既製品のガイドで近いものを選ぶ

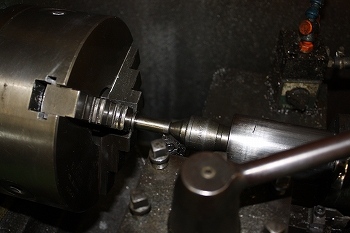

圧入しろを計算して、旋盤で削り微調整する

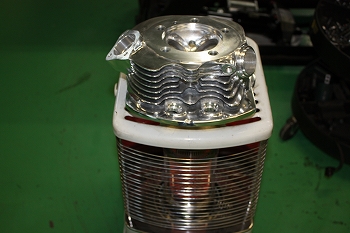

エンジンが温まった状態を想定して100℃前後でヘッドを温める
ガイドジグでセットしてガイドを挿入する。緩い場合は再度オーバーサイズで挿入する
ヘッドが冷えたらガイド部内径リーマーをかける

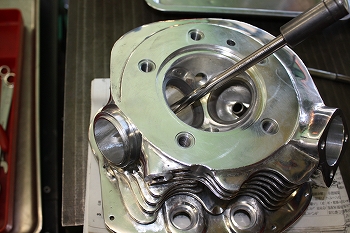

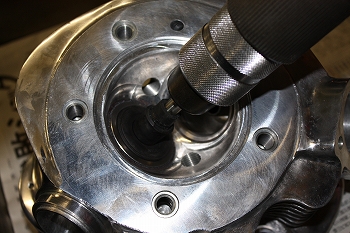

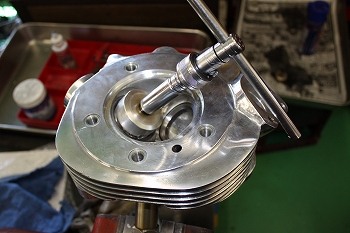

バルブシートを60°,31°,45° 三面カットする
エアーラッパーですり合わせ

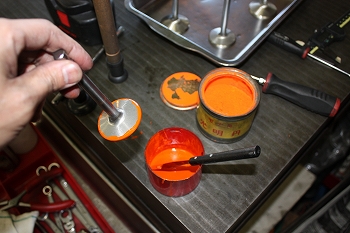

光明丹を塗ってバルブの辺りを確認する

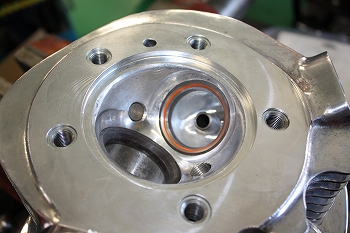

ラッピングした45°部は1㎜ぐらいがベスト
テフロンガイドシールの組み付け

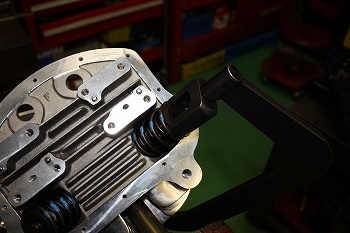

CRANEの強化バルブスプリング

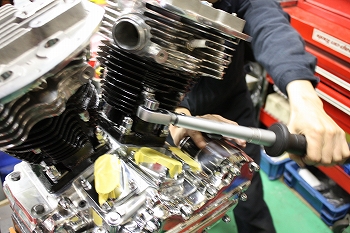

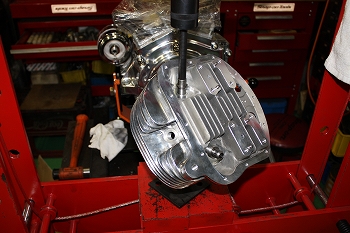

シリンダーヘッドボルトをトルクレンチで締め付け

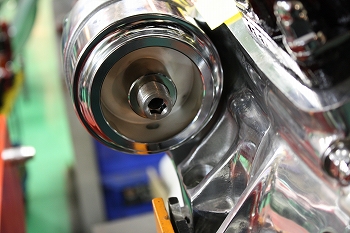

従来のジェネレーター部分にオイルフィルターを付ける
シリンダーヘッド周り終了

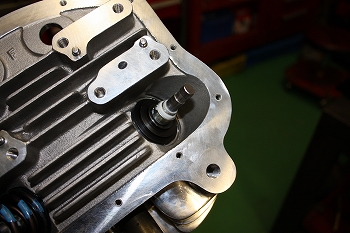

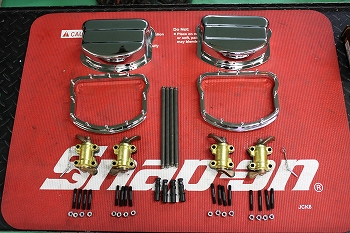

PANカバー&ロッカー部品
ロッカー分部にA.S.H.NANOTECHﾍペイストを塗る
ロッカーの動きをスムーズにする

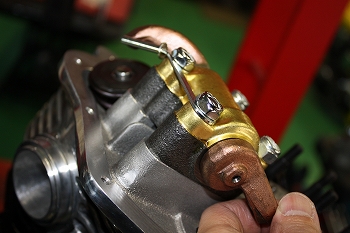

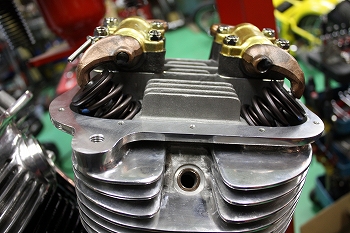

ロッカー組み付け終了

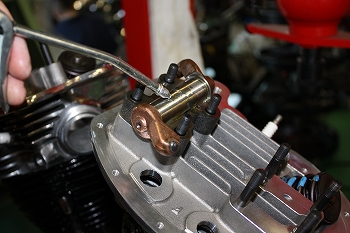

プッシュロッド調整等

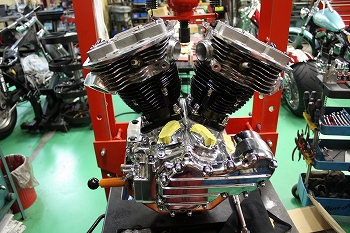

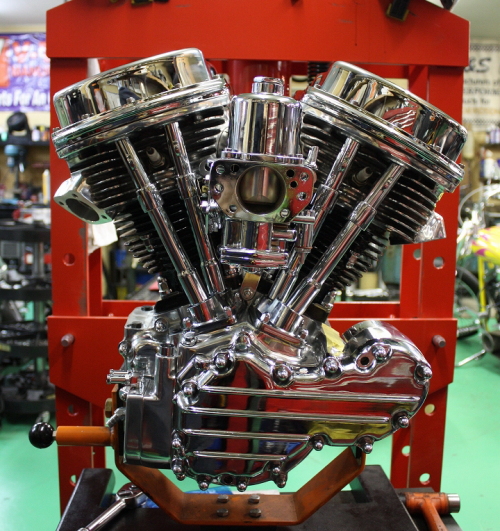

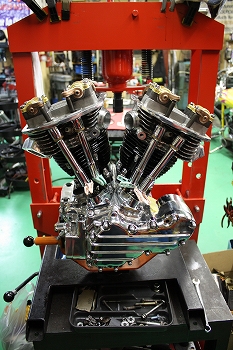

エンジン完成!!
