ハーレーダビットソン販売・修理 カスタムバイク制作 NORTHBROS ノースブロス

NORTH BROS

Monthly Archives: 10月 2016

4MINI。。。クランク重量バランス。。。。!!

Posted on 2016年10月31日 by northbros • 0 comment
このエントリーをはてなブックマークに追加
Tweet
LINEで送る



すっかり冬模様になってしまい

冬支度や片付けなど諸々でバイク業務以外の仕事の日々です







そこで、

4MINIのネタで行きます。。。

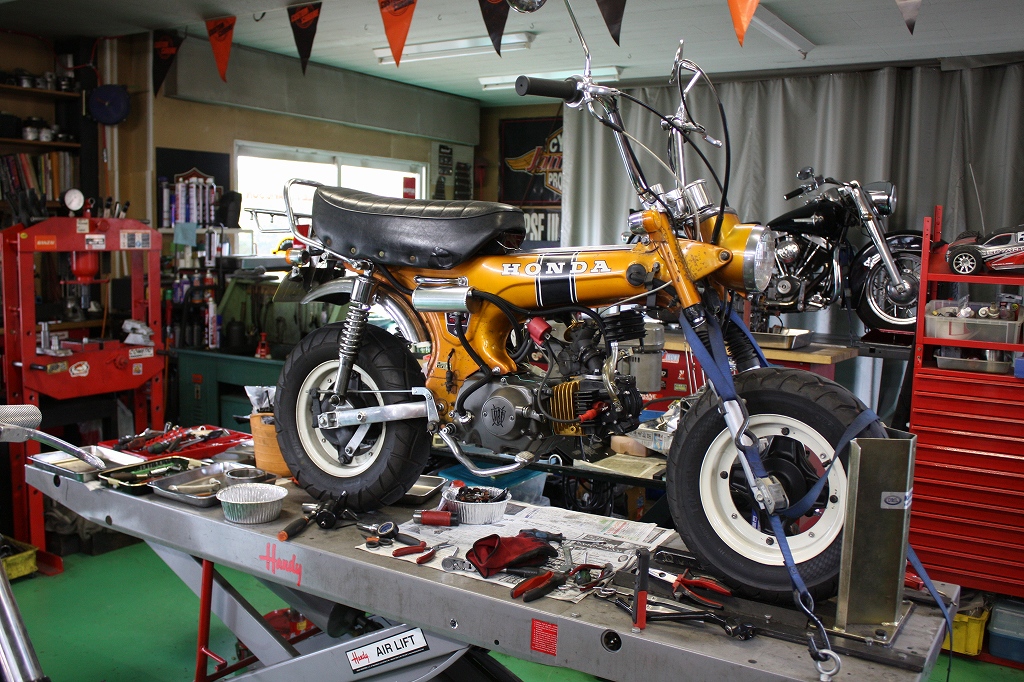

今回は1969年初期型DAXに搭載したTAKEGAWA・4Vエンジン編です



img_8818







ピストン&クランク&フライホイールの重量バランス取りをして

更に高回転を伸ばすチューニングを目指します。。。



まずは、

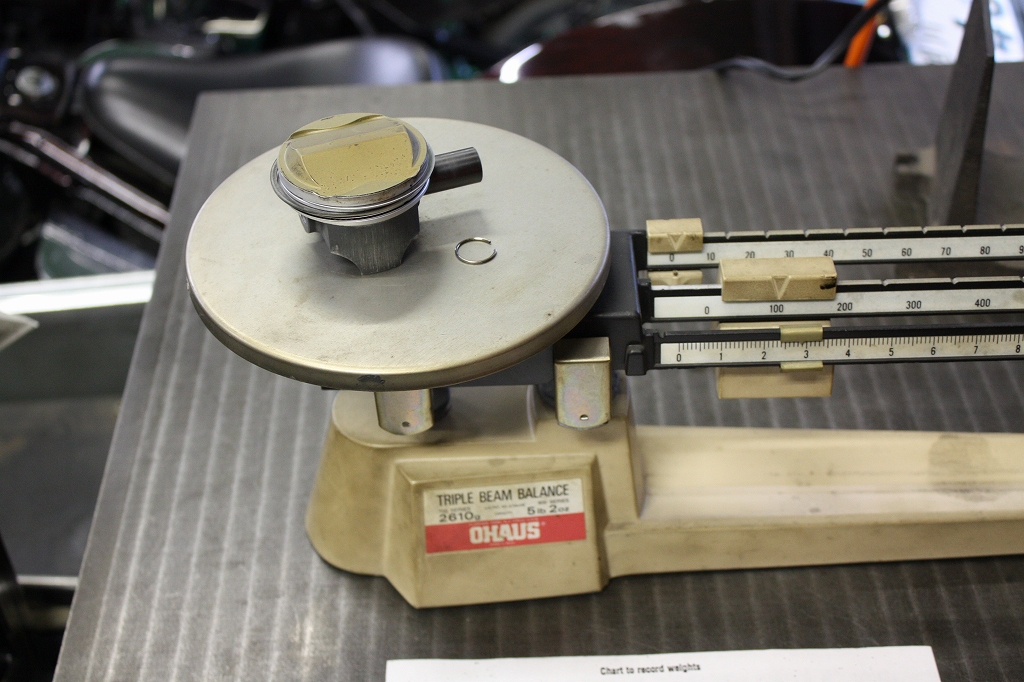

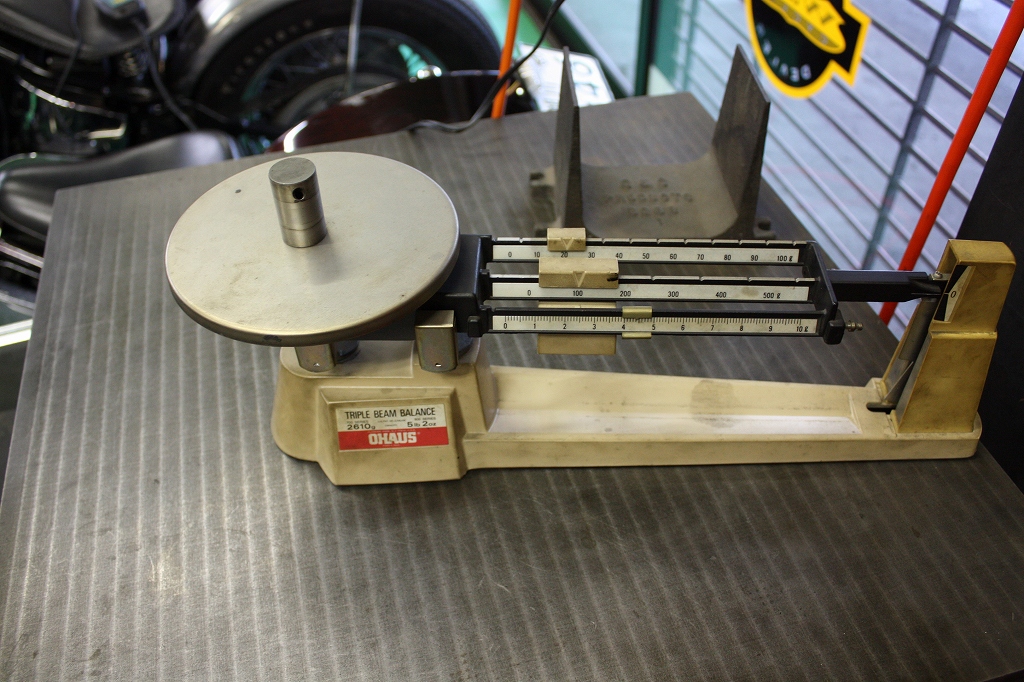

ピストン&リング&ピンの重量測定。。。

img_8951



そして、

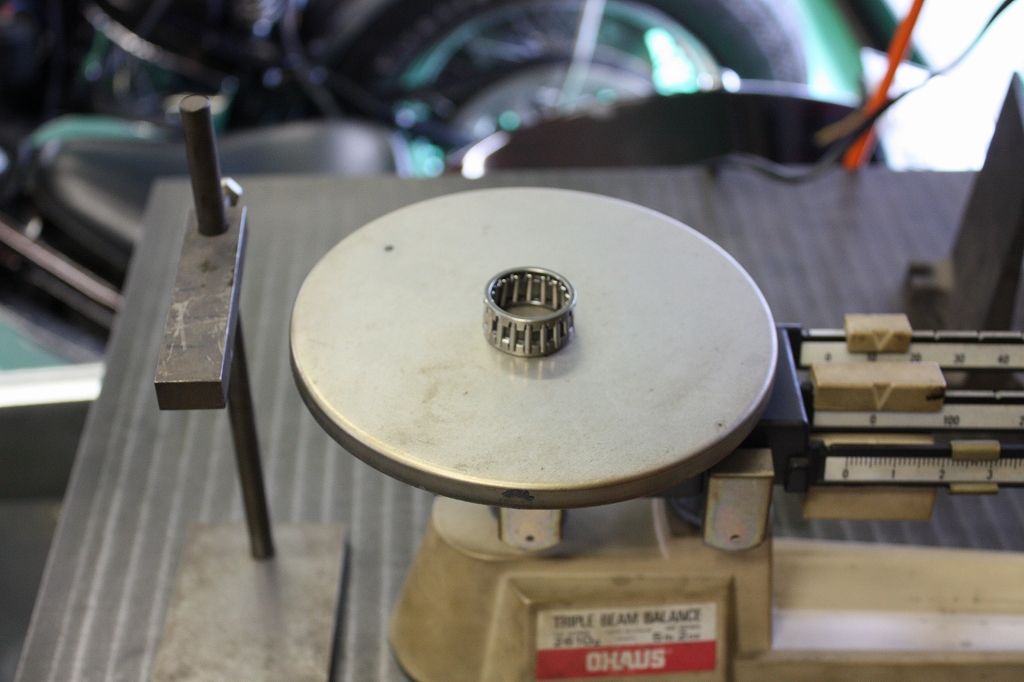

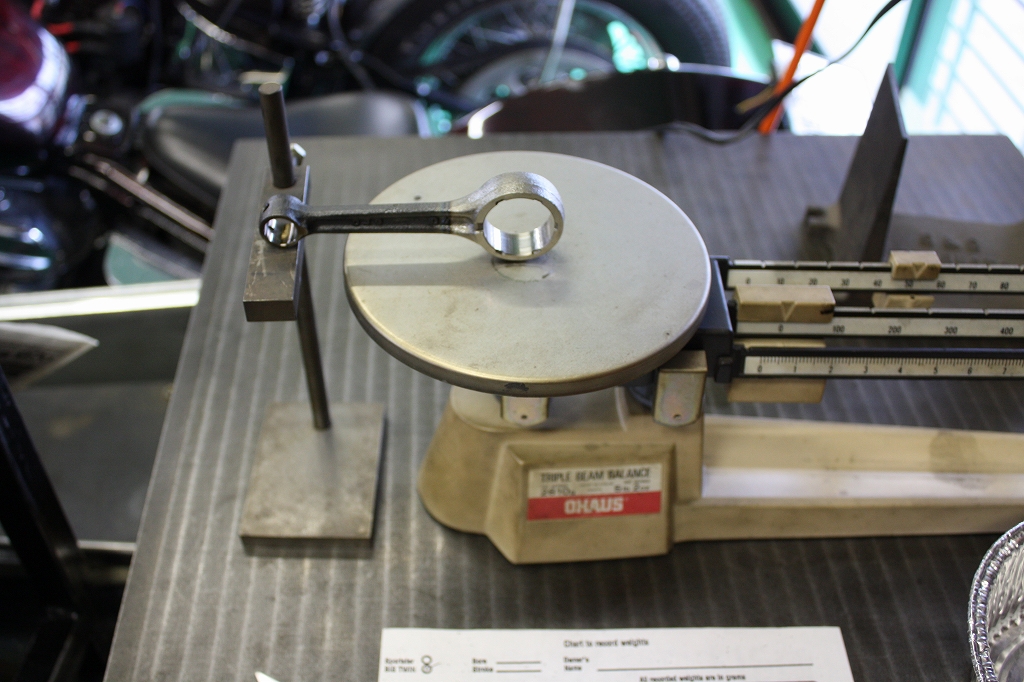

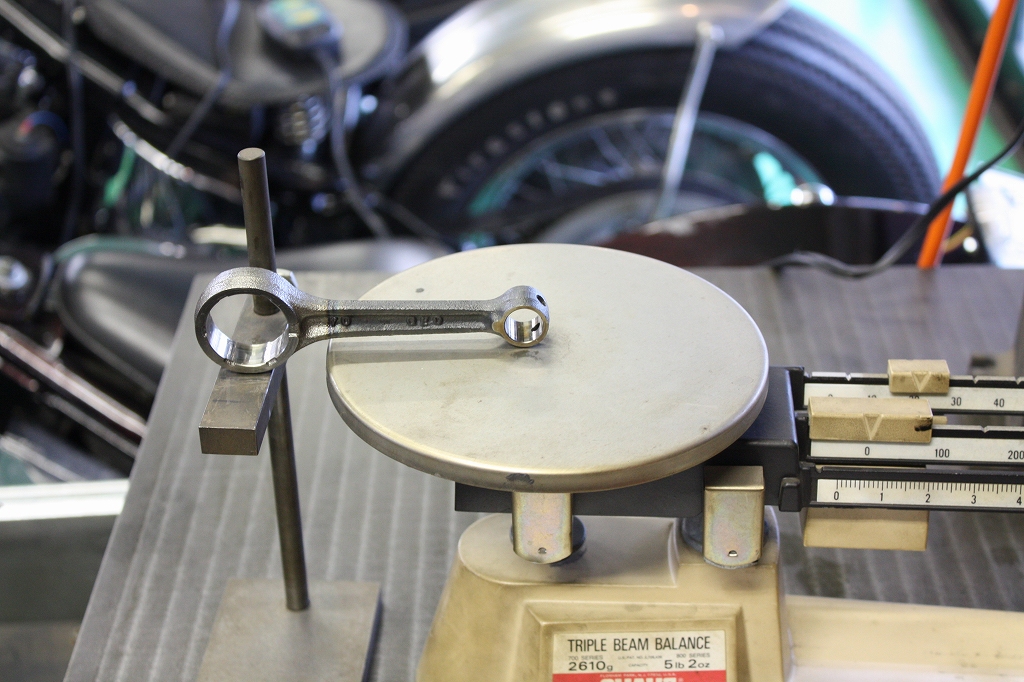

コンロット小・大端部&コンロットピン&B/gなどの重量測定。。。

ReclprocatinguWeigiht
RotatingWeigiht
クランクピン
コンロットベアリング



そして、

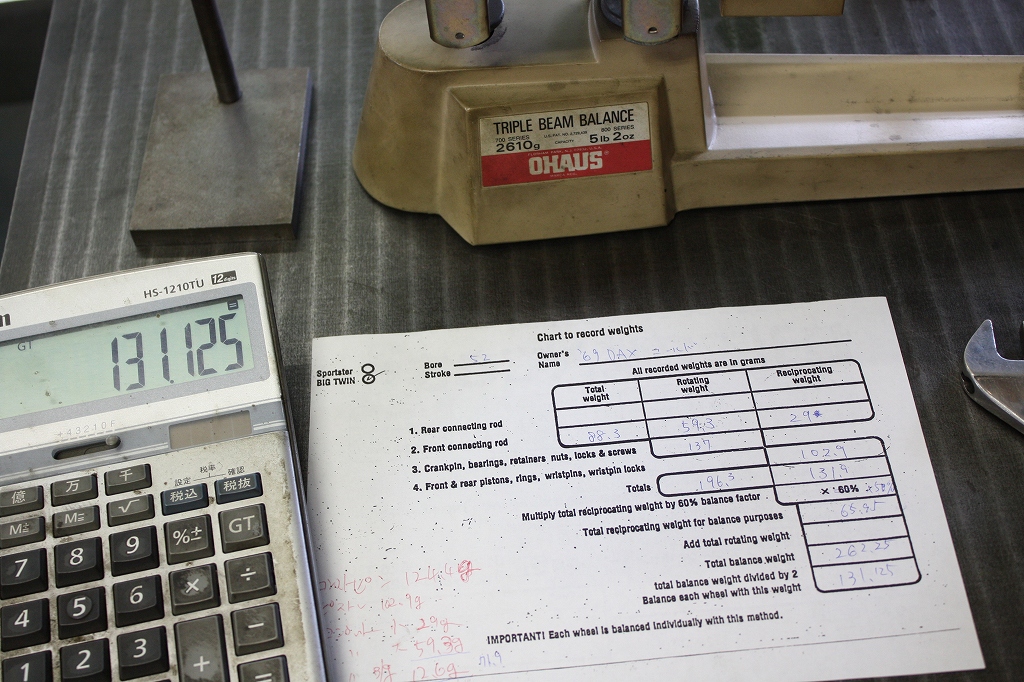

通常60%~66%ぐらいのがベストなのですが
今回は中間より高回転重視にしたいので50%で計算しました。。。

img_8960



そして、

トータルバランスウェイトは262gになったので

HD同様フライホイルをニ分割にして転がしバランスを取るので

1/2の131gでダミーウェイトを考えます。。。



img_8962

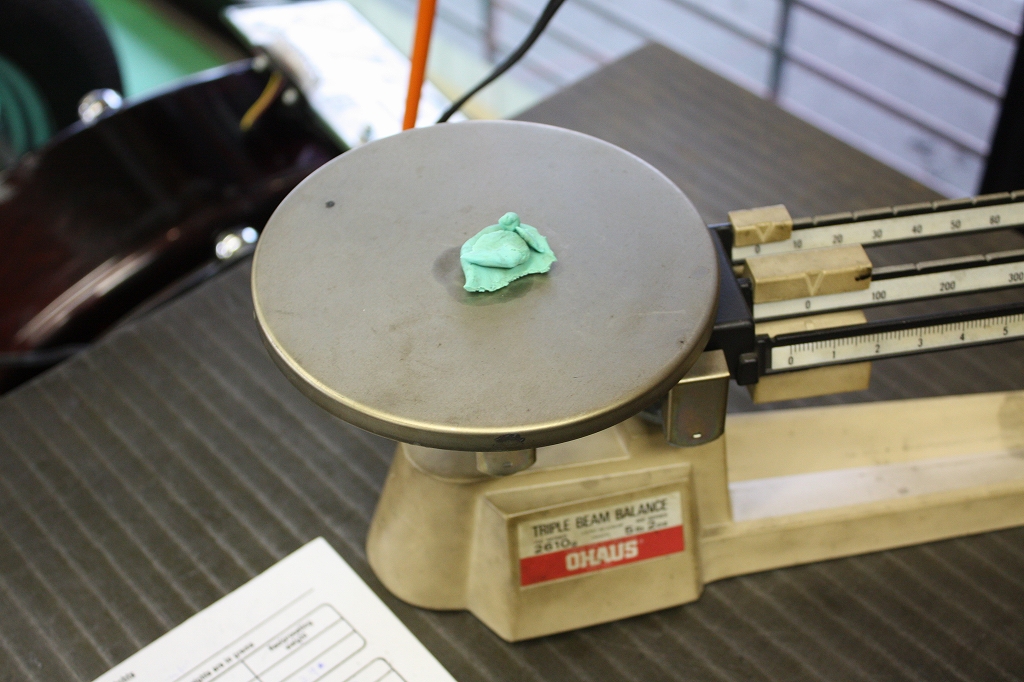

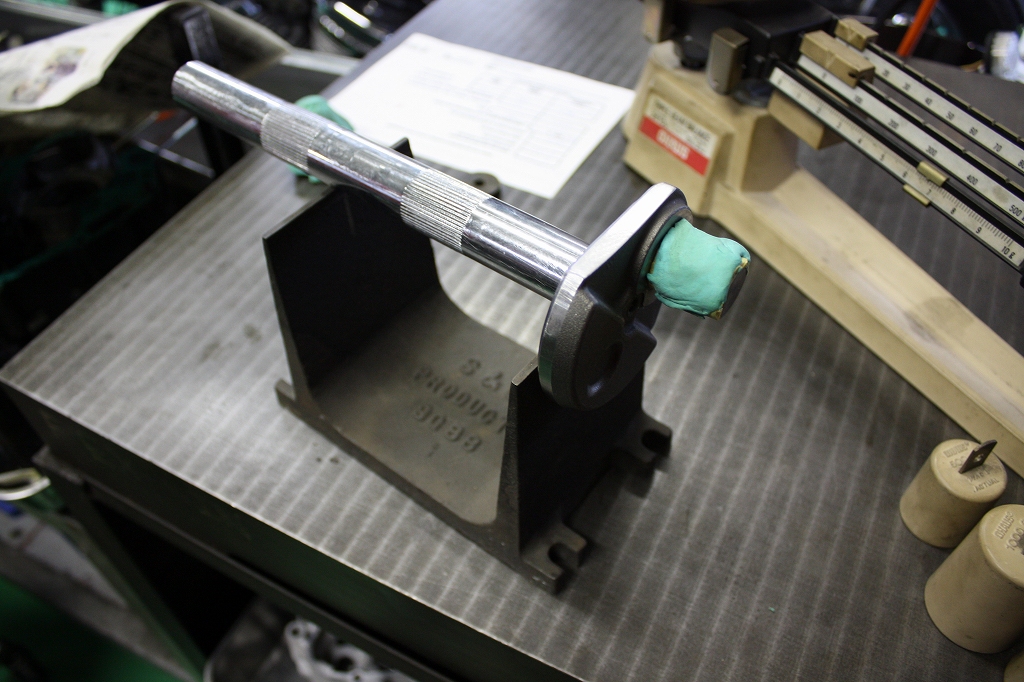

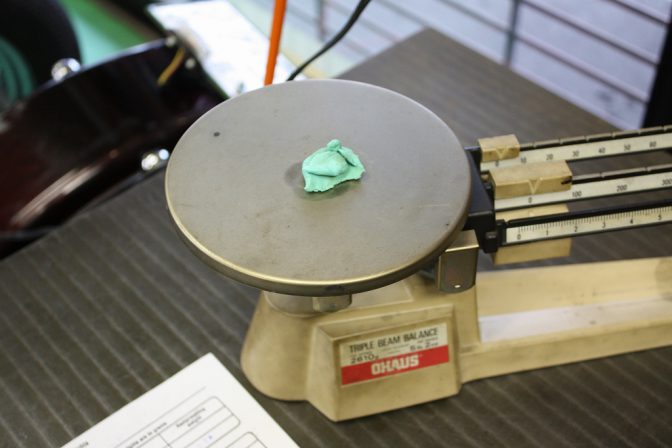

粘土をウエイト替わりにしてクランクに付けて転がし

重い部分を削りながら程よい所で合わせて完了。。。

img_8964

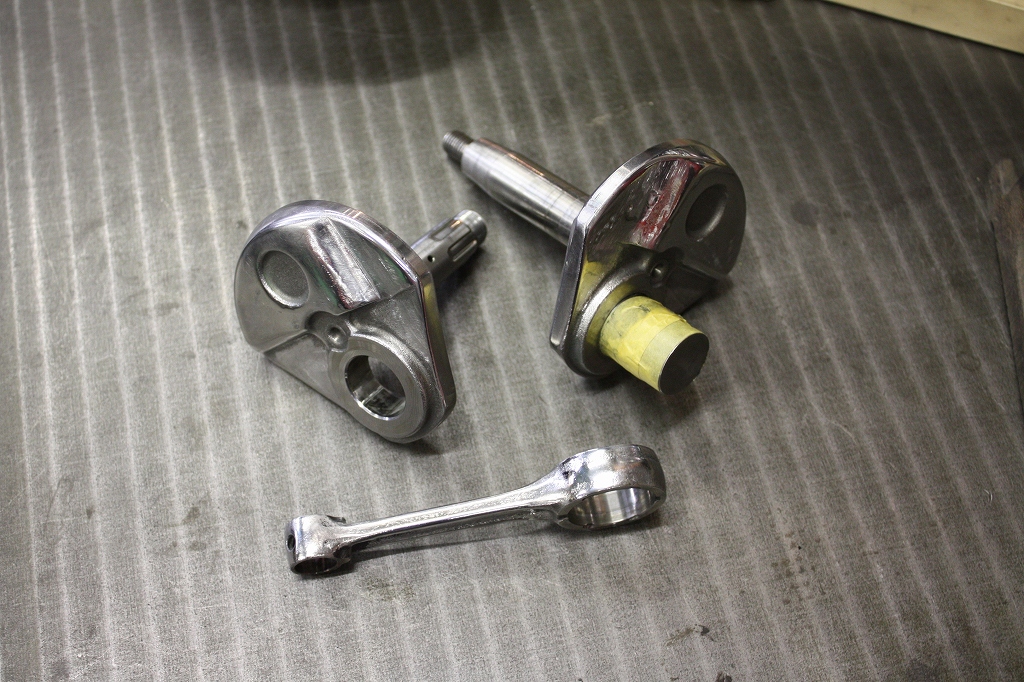

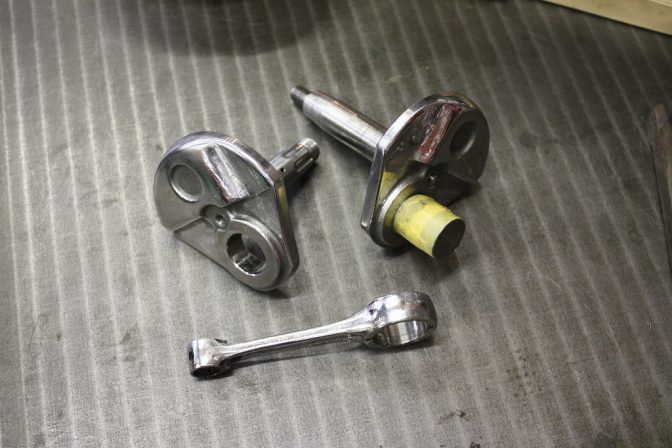

さらに、

クランク&コンロット磨いてみました。。。

img_8975





芯だし
クランク&ミッション組付け
3D強化クラッチ組付け

ピストンコート&マイクロスリック
組付け完了!!





そして、

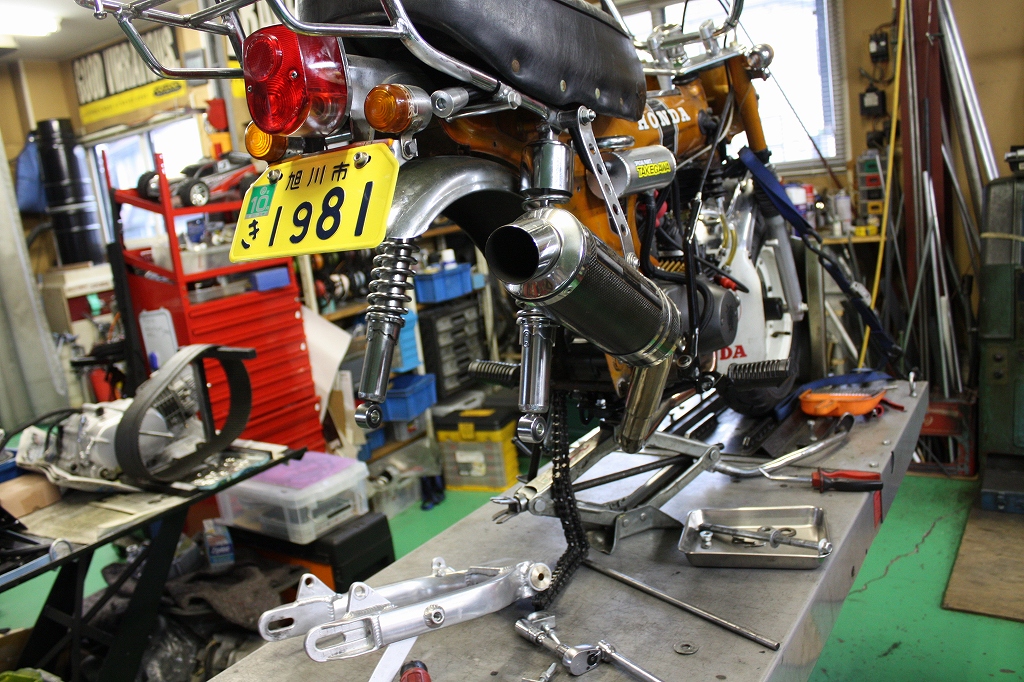

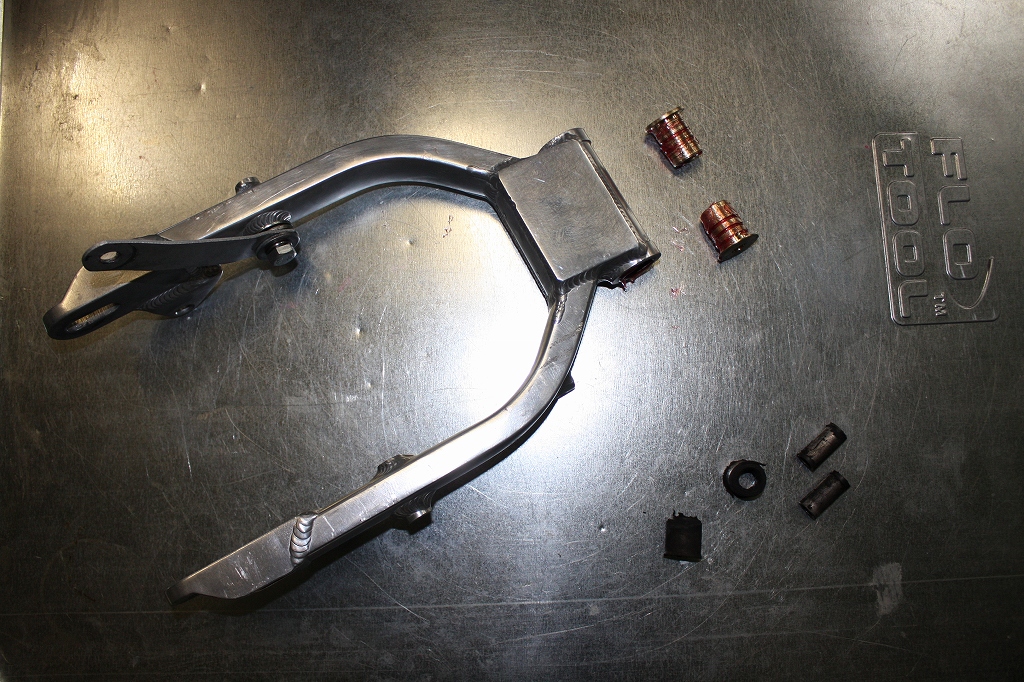

スウィングアームのピボットのB/sがガタガタなので

img_8871

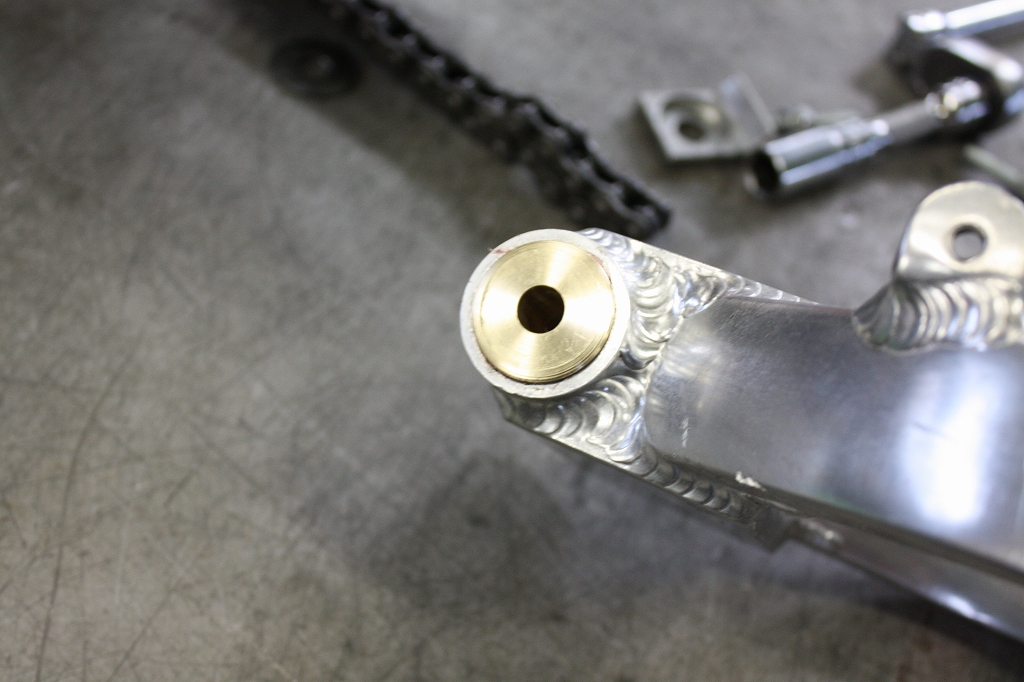

ゴムB/sでは耐久性がないので真鍮でB/s製作して組み込みました。。。

img_8865



img_8867





そして、

すべて組付けていよいよパワーチェックです。。。。







次週つづく。。。。











ブログランキングに参加しています。
クリックでの応援よろしくお願いします!

にほんブログ村 バイクブログへ にほんブログ村 バイクブログ ハーレーダビッドソンへ

◆ クリックされるとランキングに反映される仕組みです ◆

このエントリーをはてなブックマークに追加
Tweet
LINEで送る

Category: 原付日記, 未分類

54FL・PAN&FLH71。。。。。。!!

Posted on 2016年10月24日 by northbros • 0 comment
このエントリーをはてなブックマークに追加
Tweet
LINEで送る

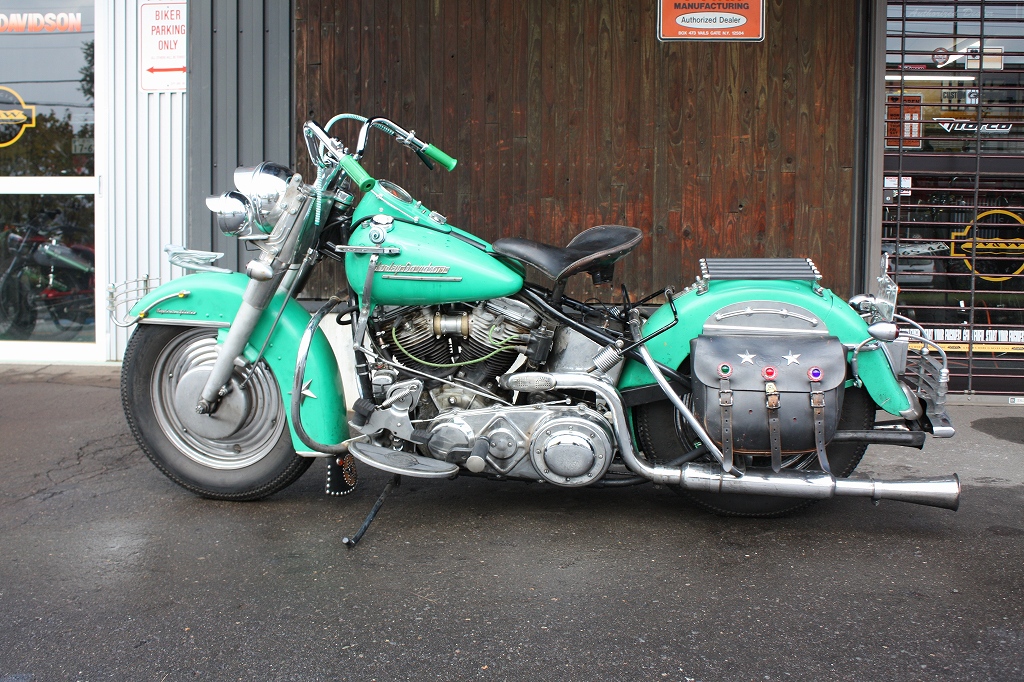

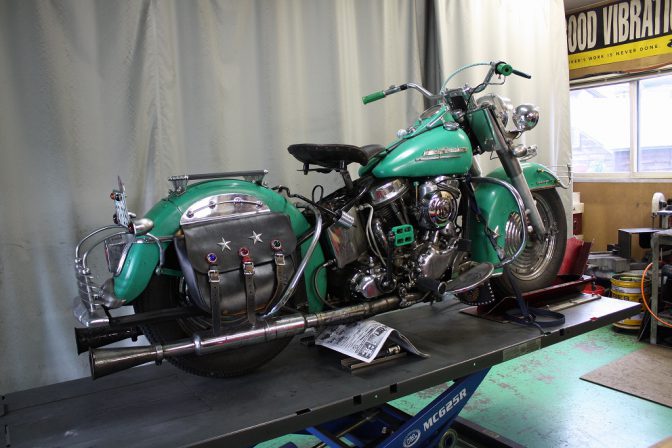

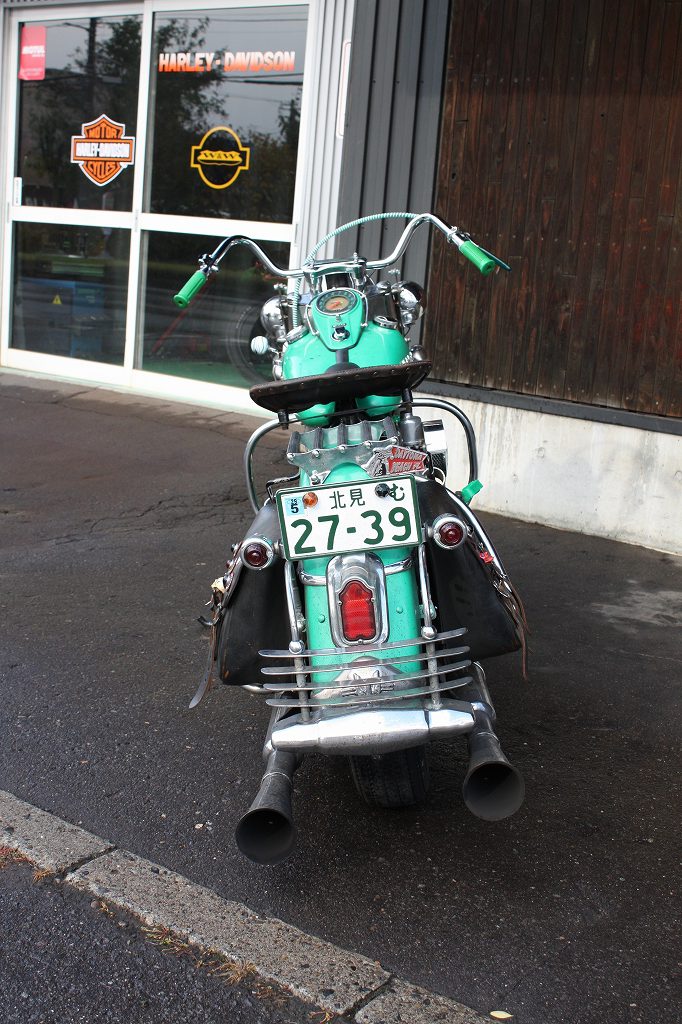

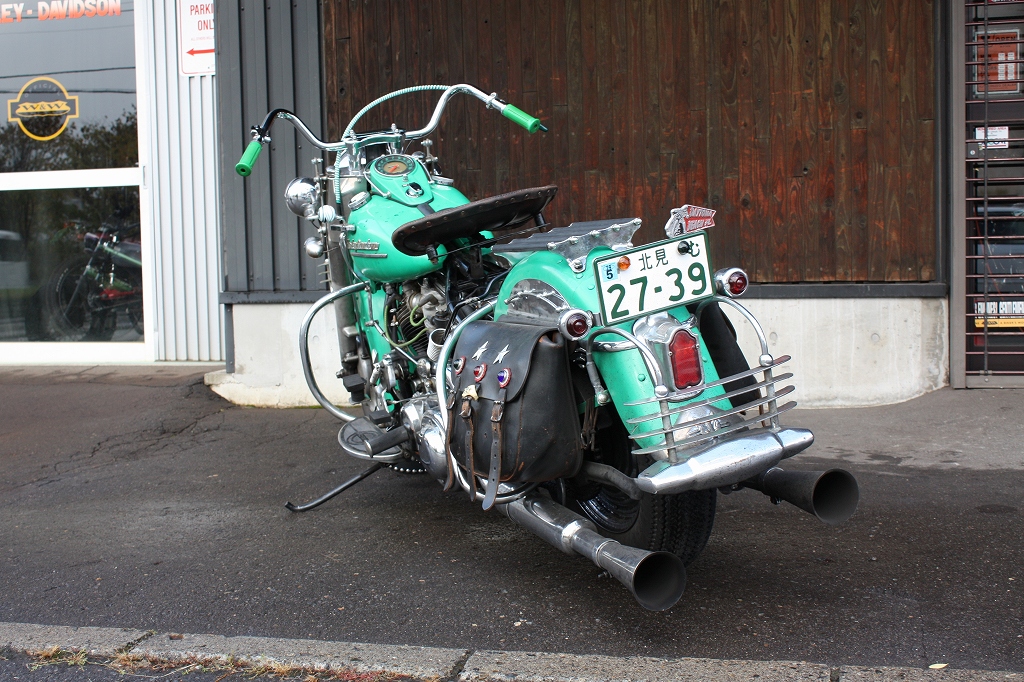

 54FL・PAN

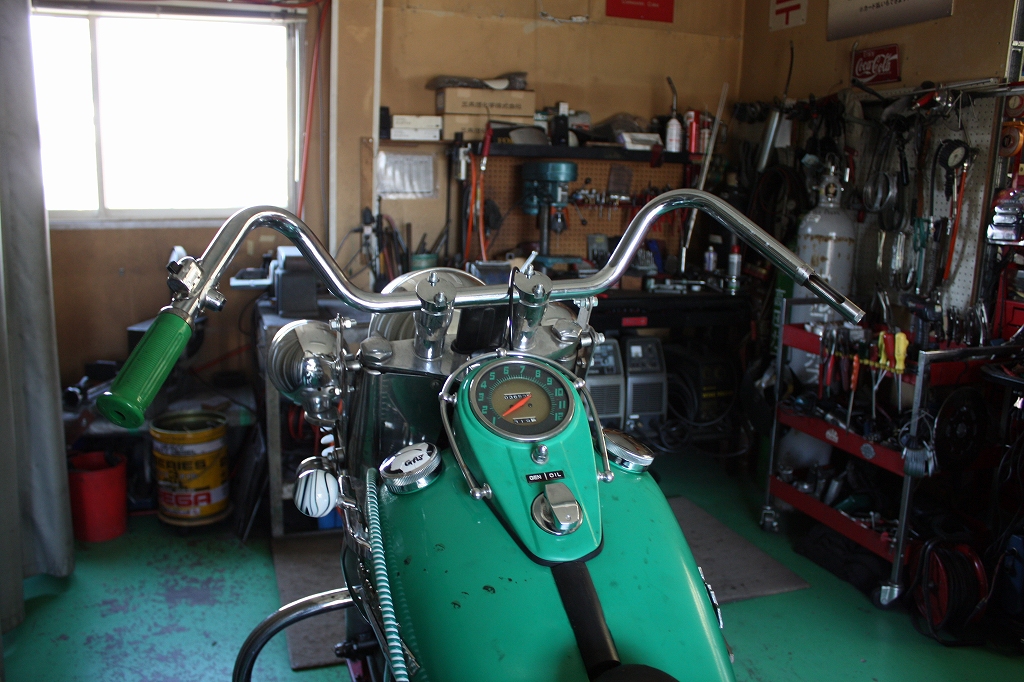

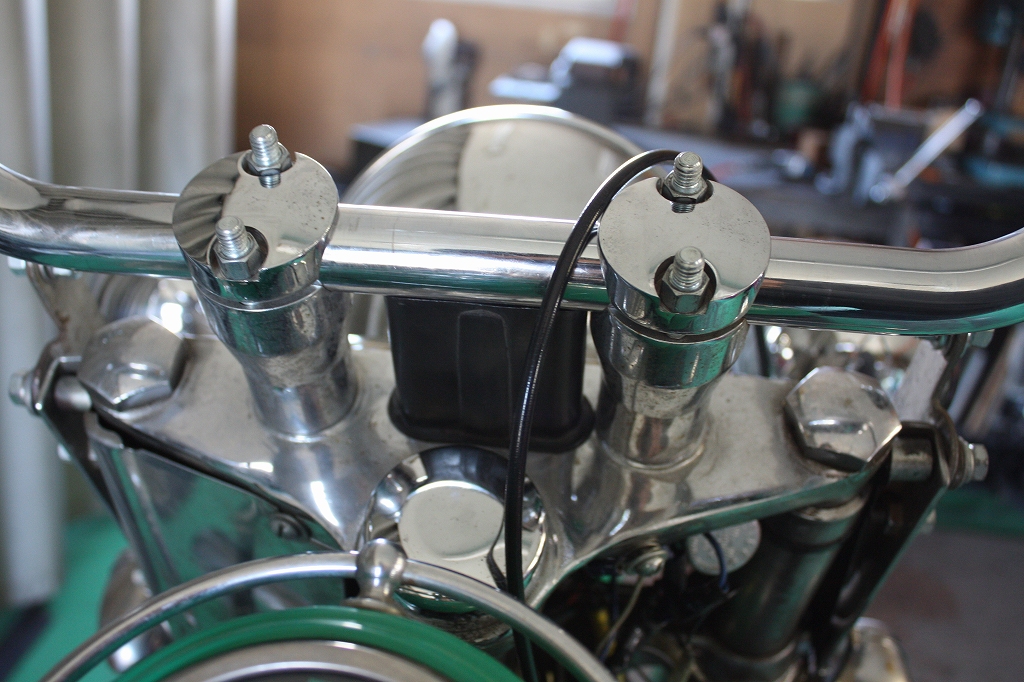

 ・ハンドル交換。。。。

 ・クラッチ修理。。。。

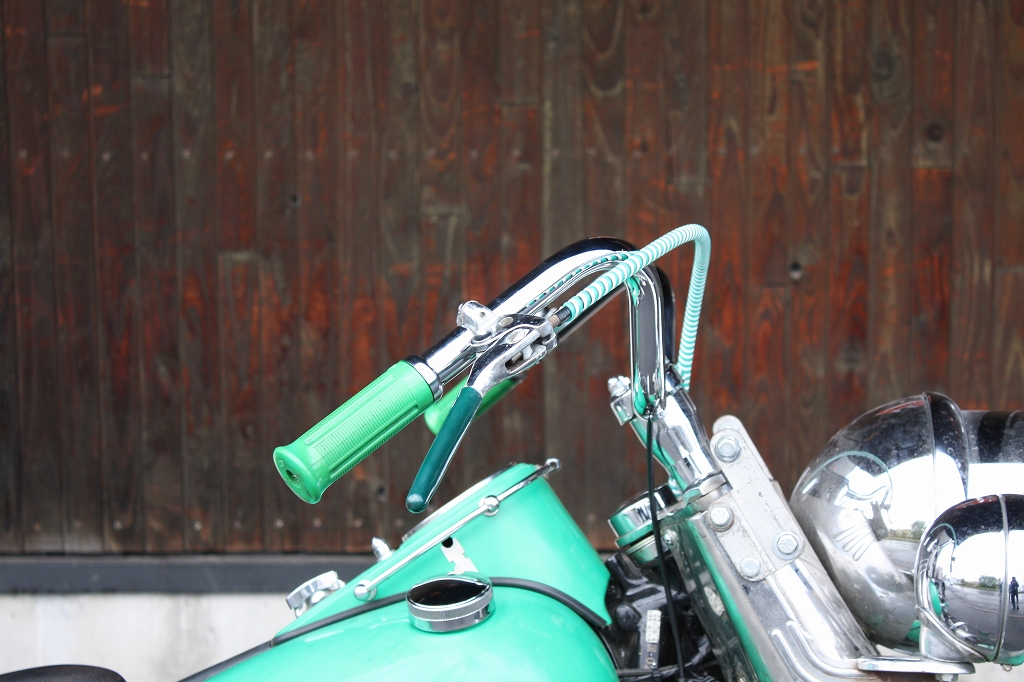

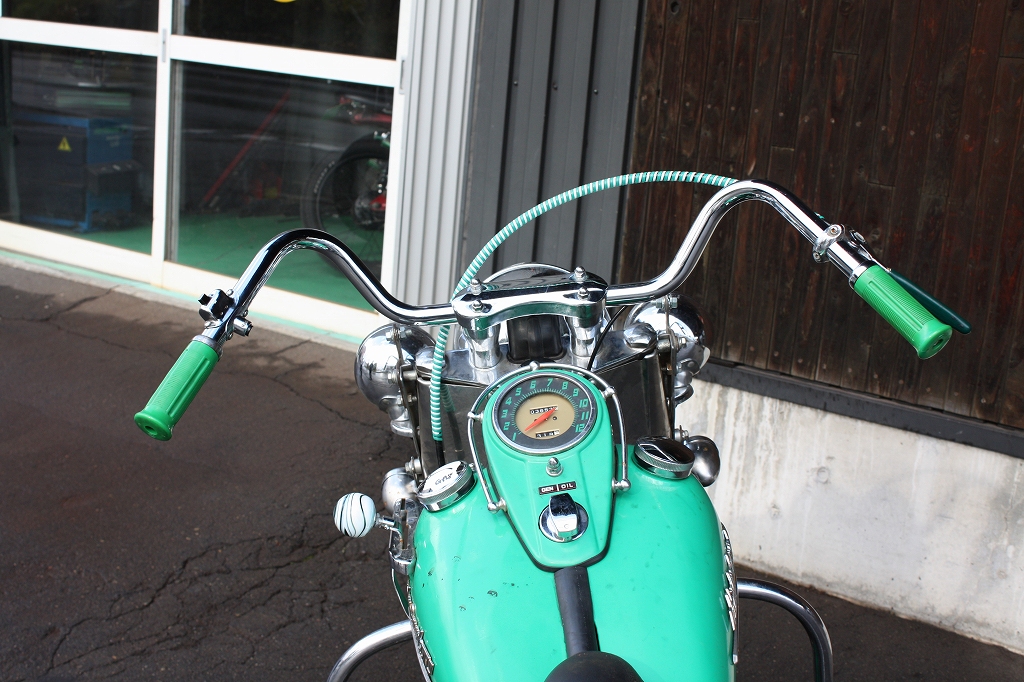

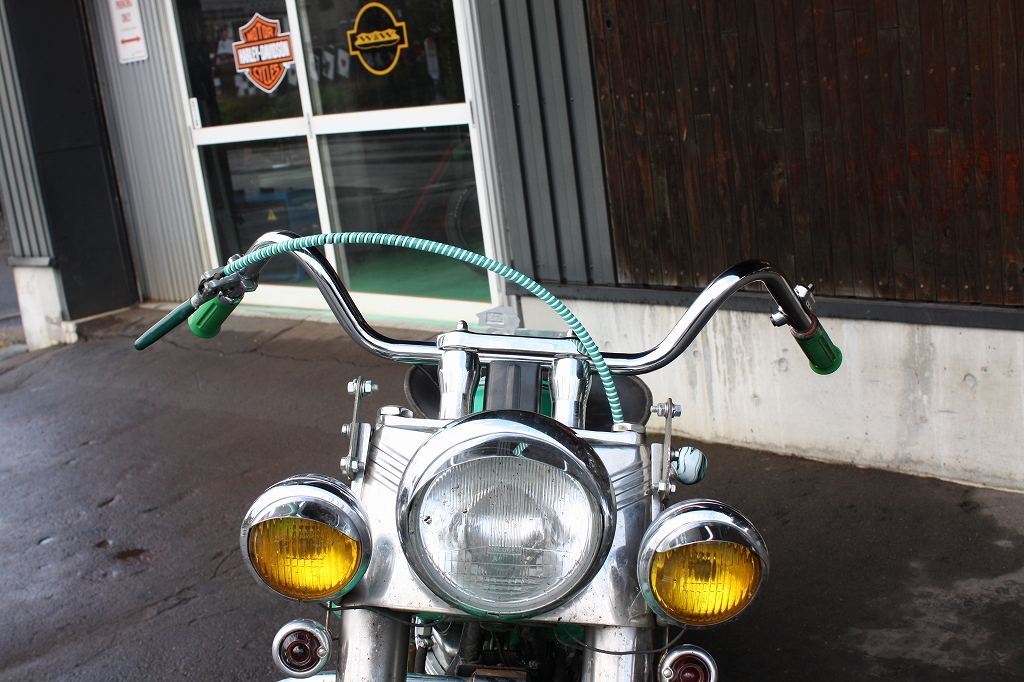

・フランダースハンドルに交換。。。

img_8918

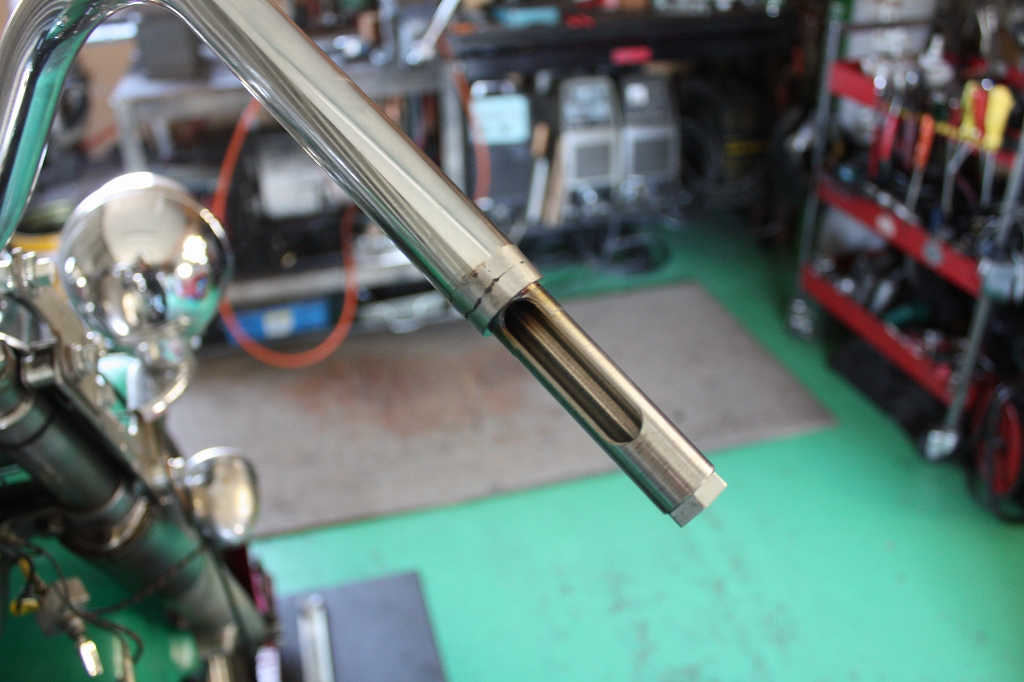

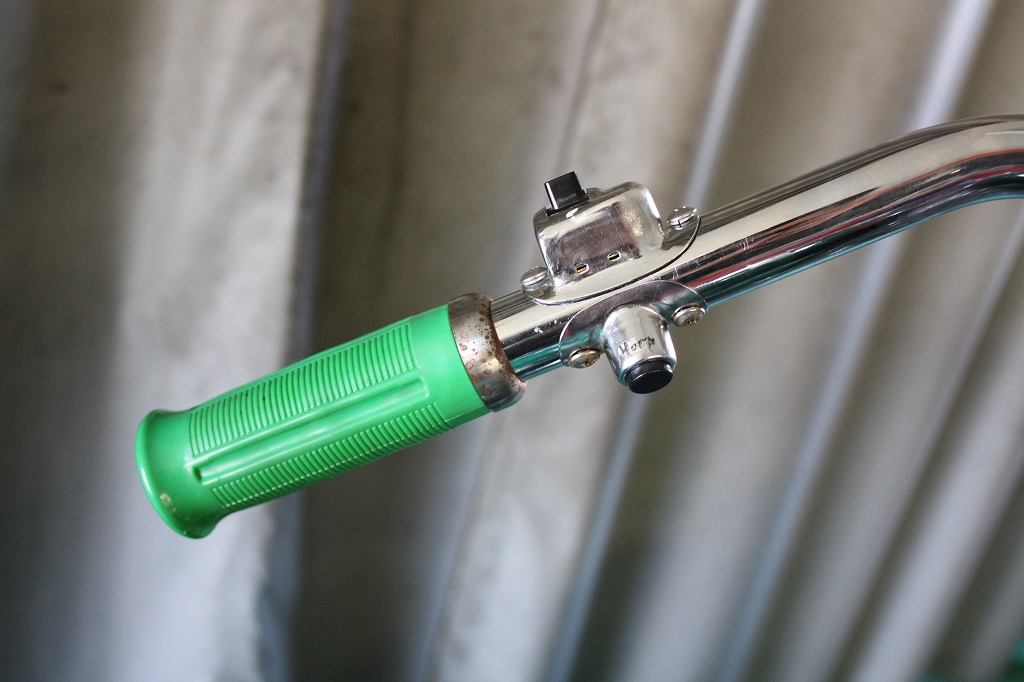

・イナースロットル加工。。。

・各部S/w埋込&配線。。。

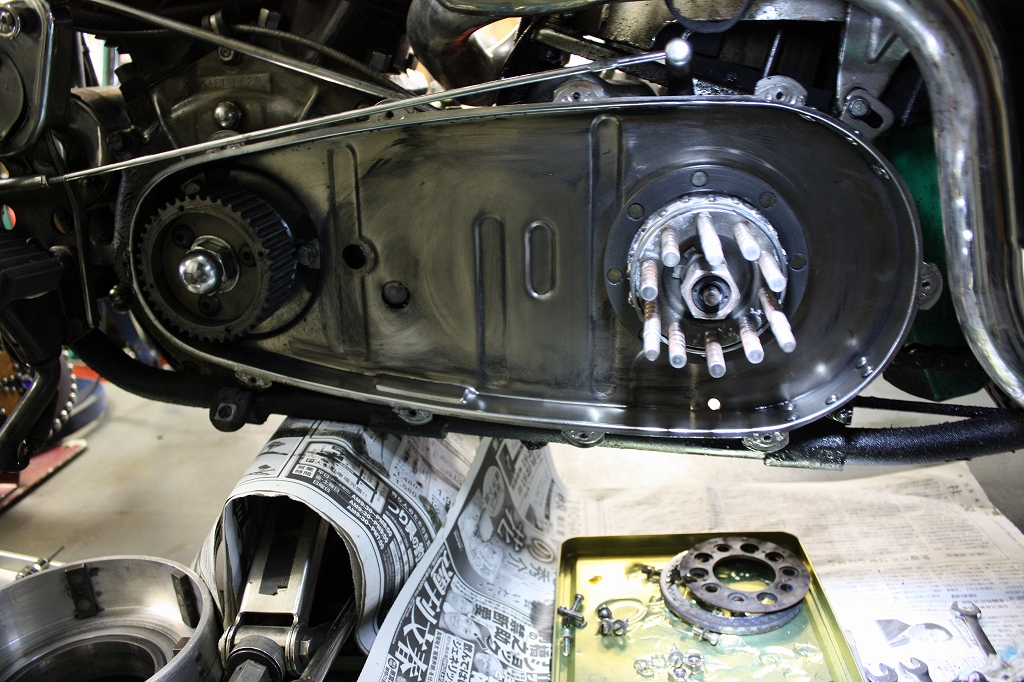

・クラッチ修理。。。

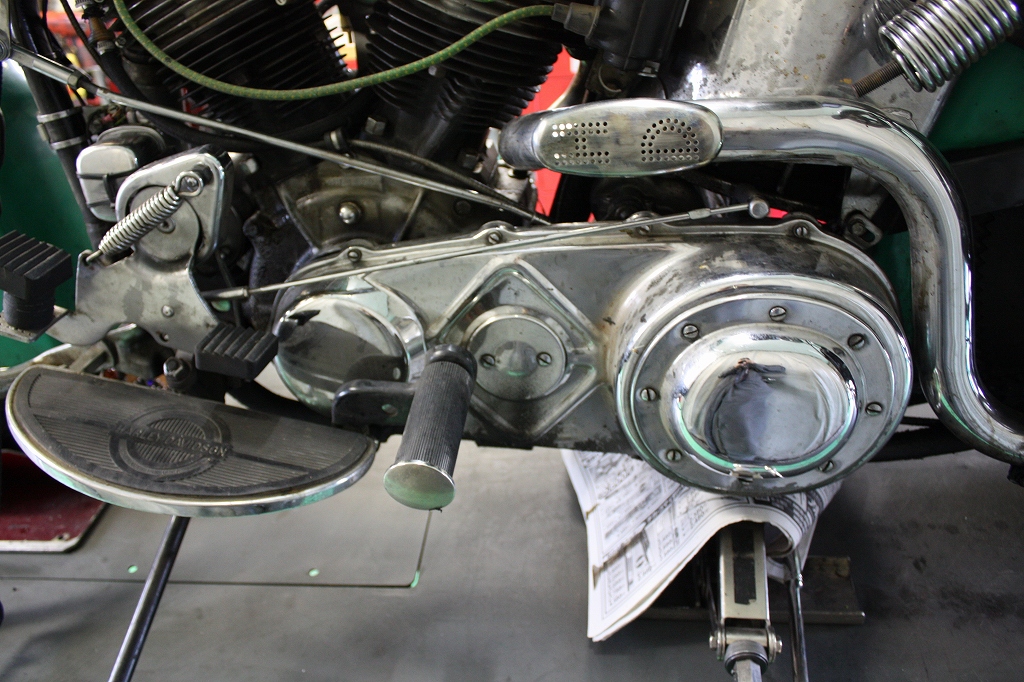

img_8919



img_8921

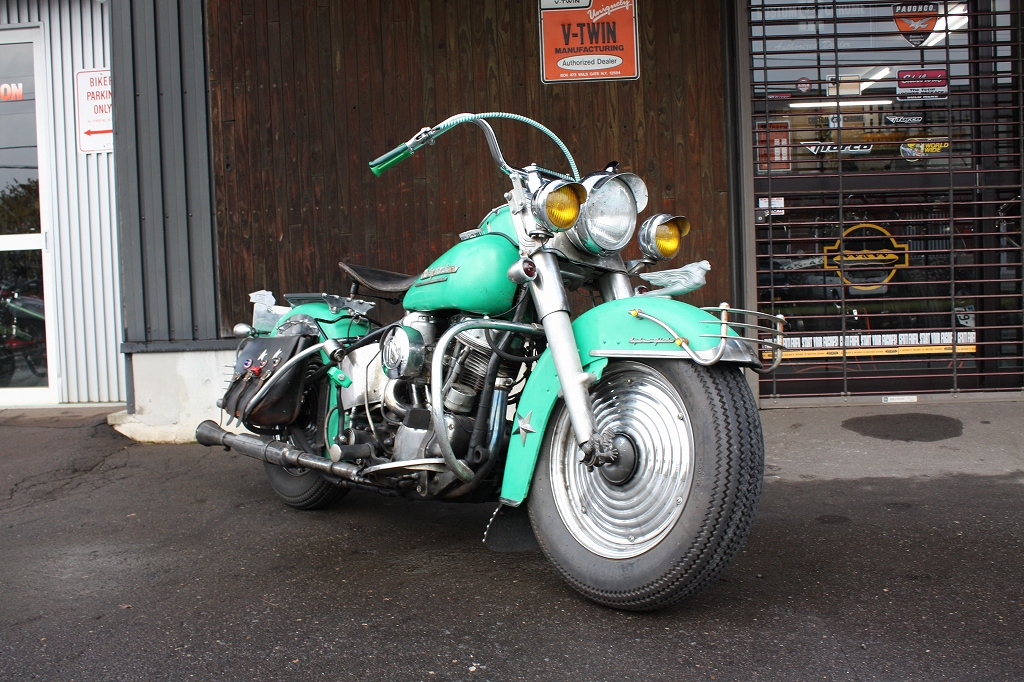

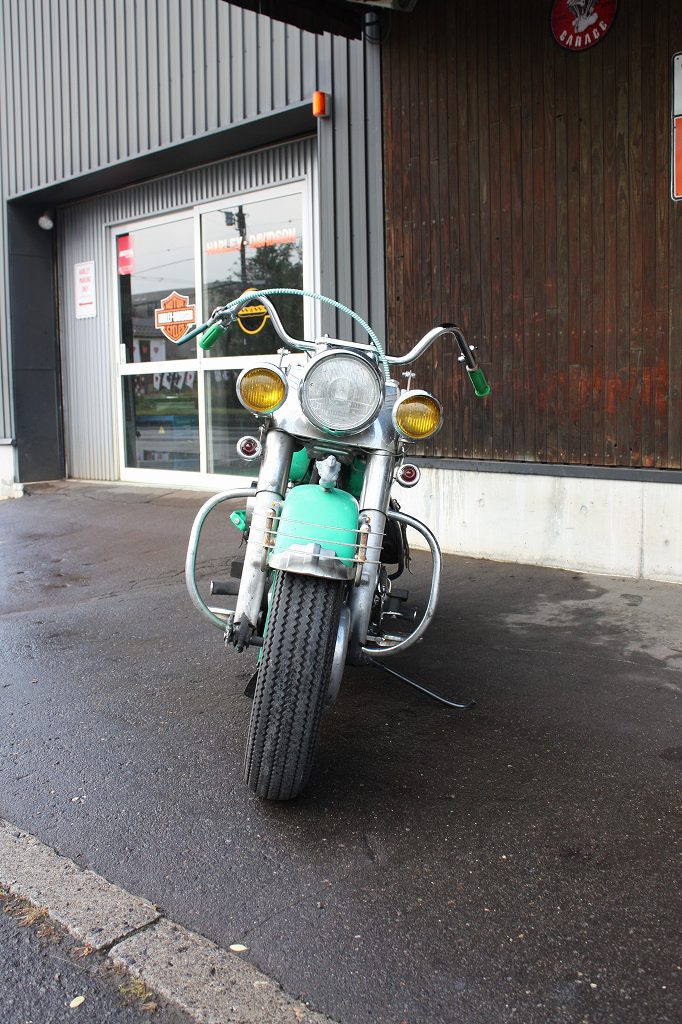

・完了!!

img_8937











そして、

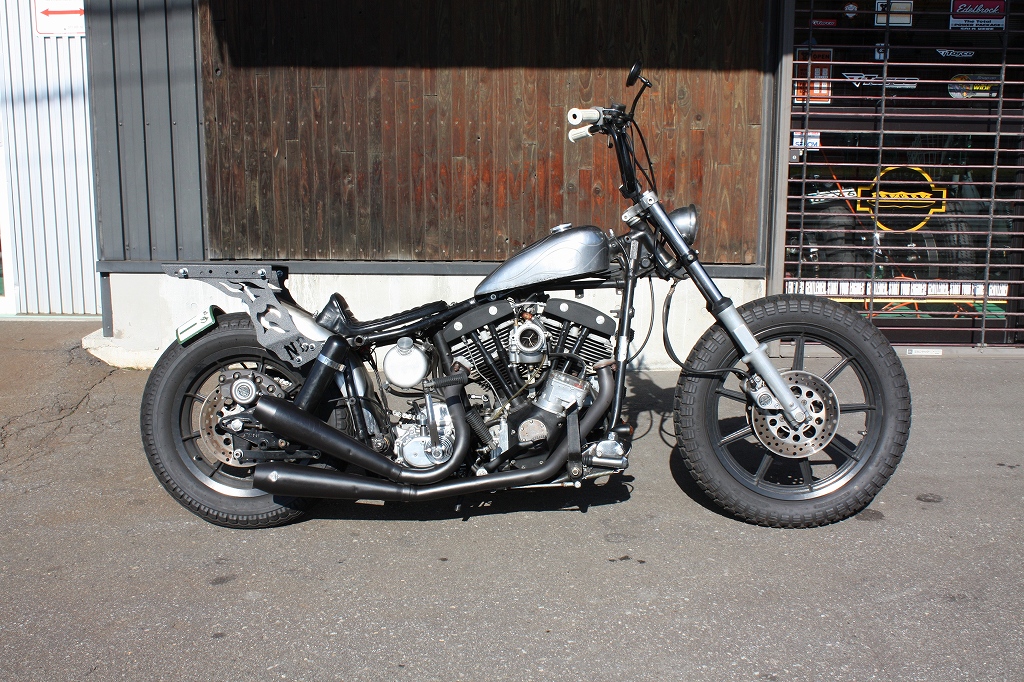

FLH’71



・旅仕様。。。。

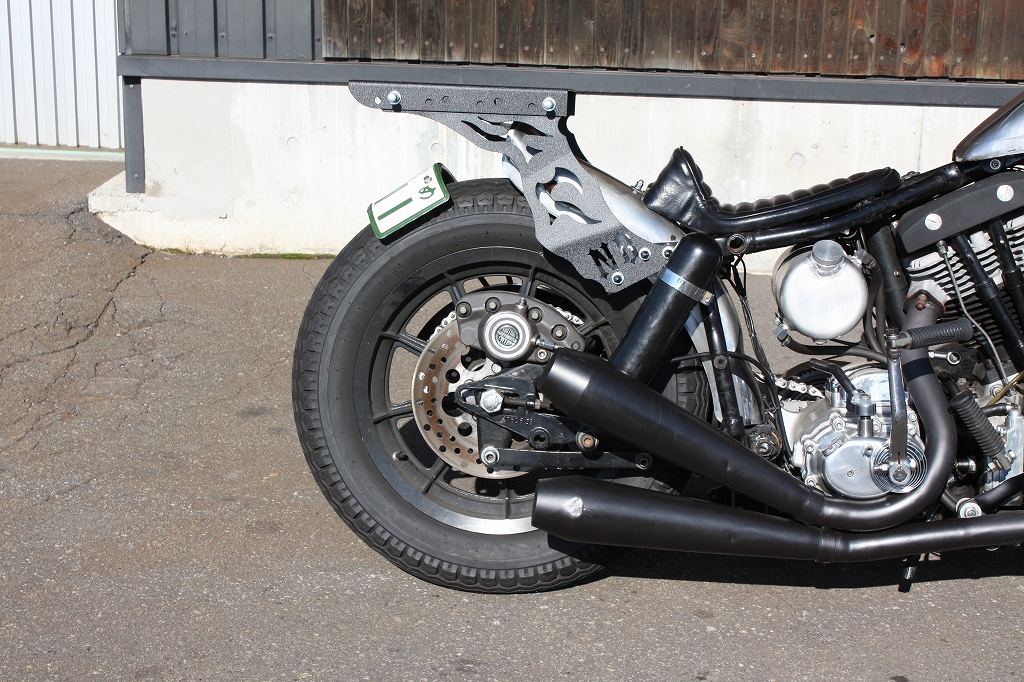

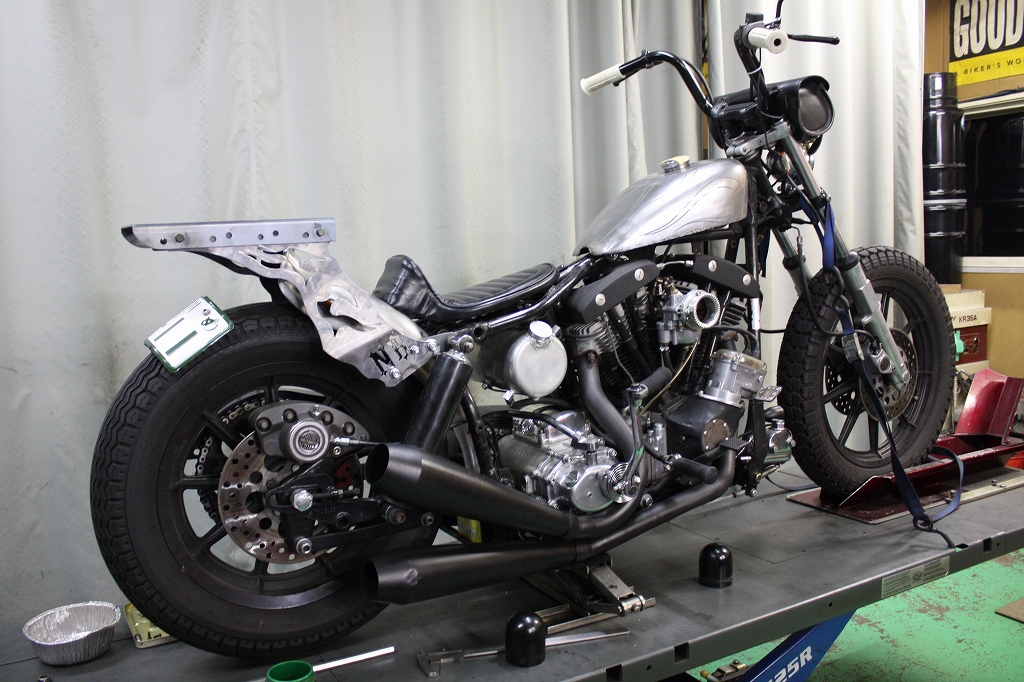

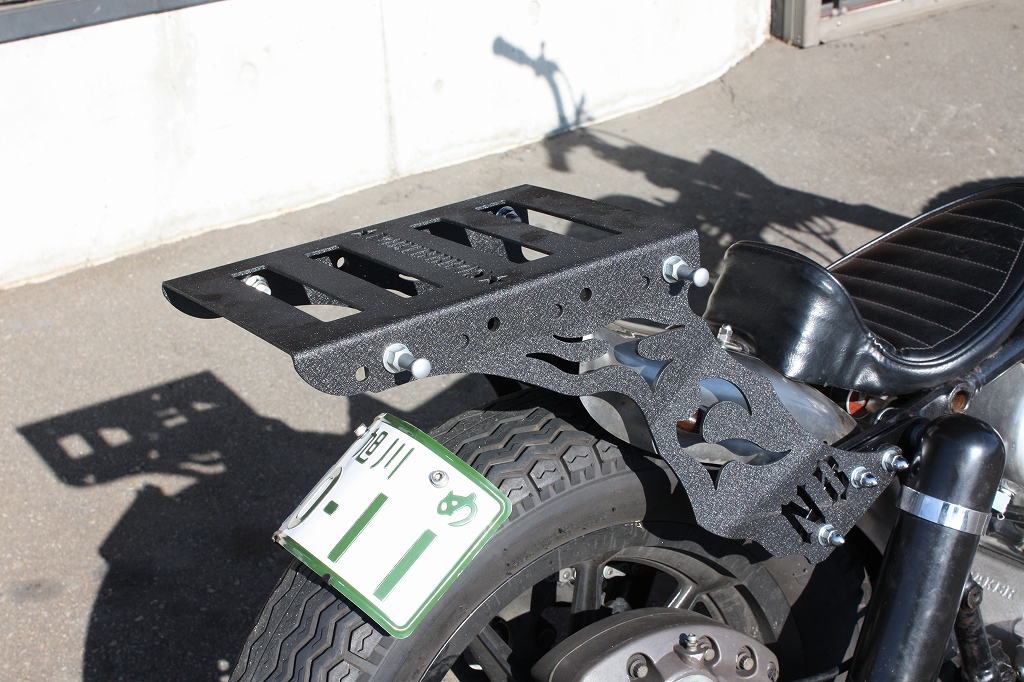

ソフテール用の荷物キャリアを4SPフレームFLHに装着作戦!!

img_8879







まずは、

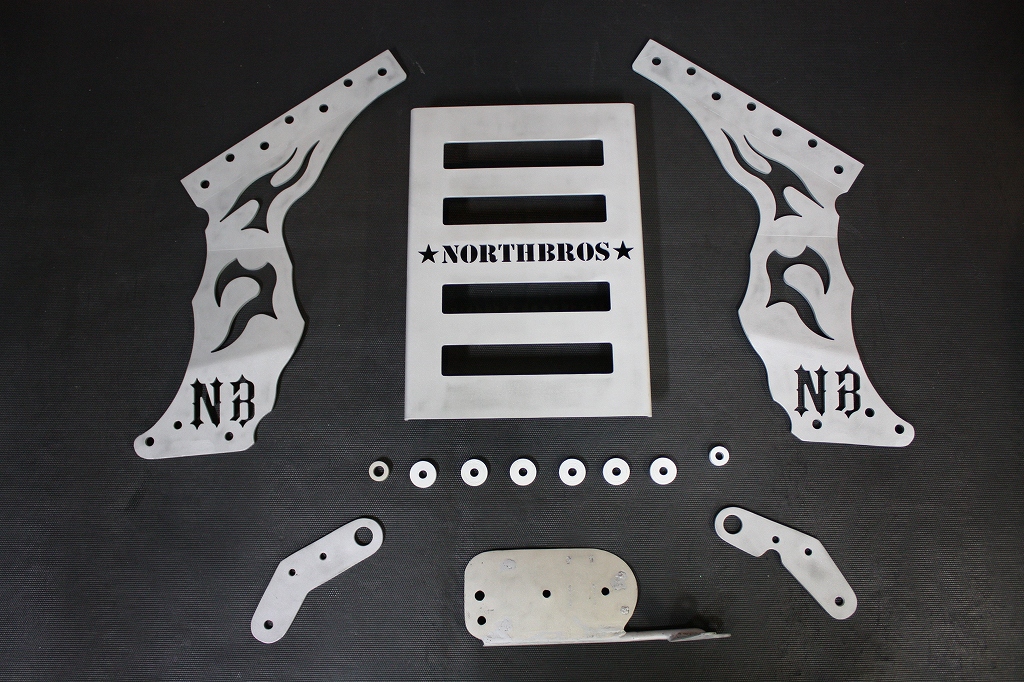

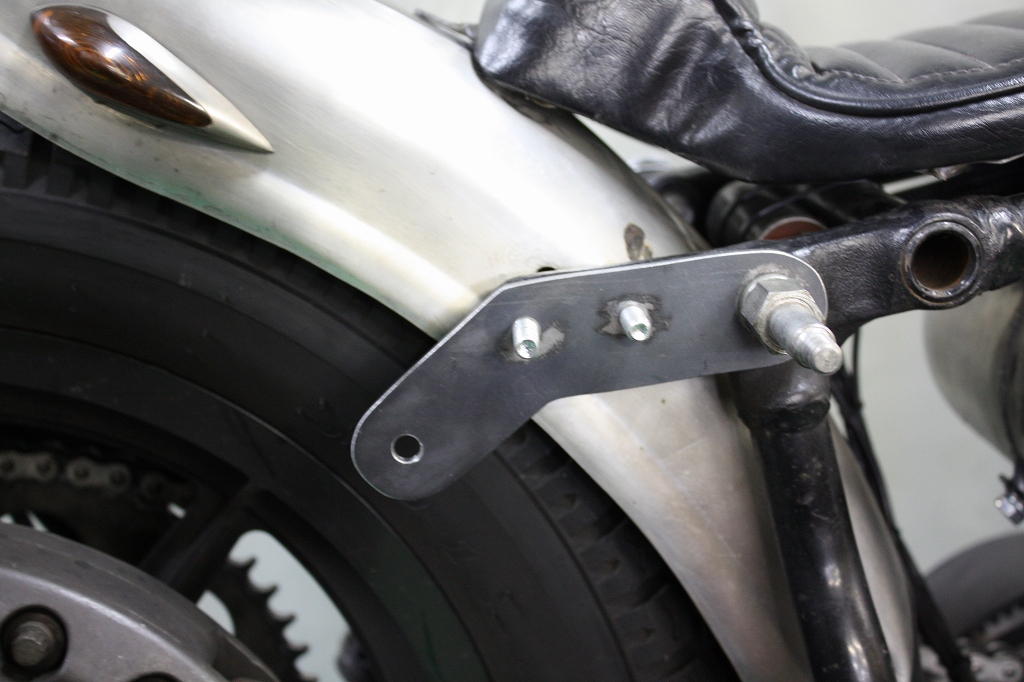

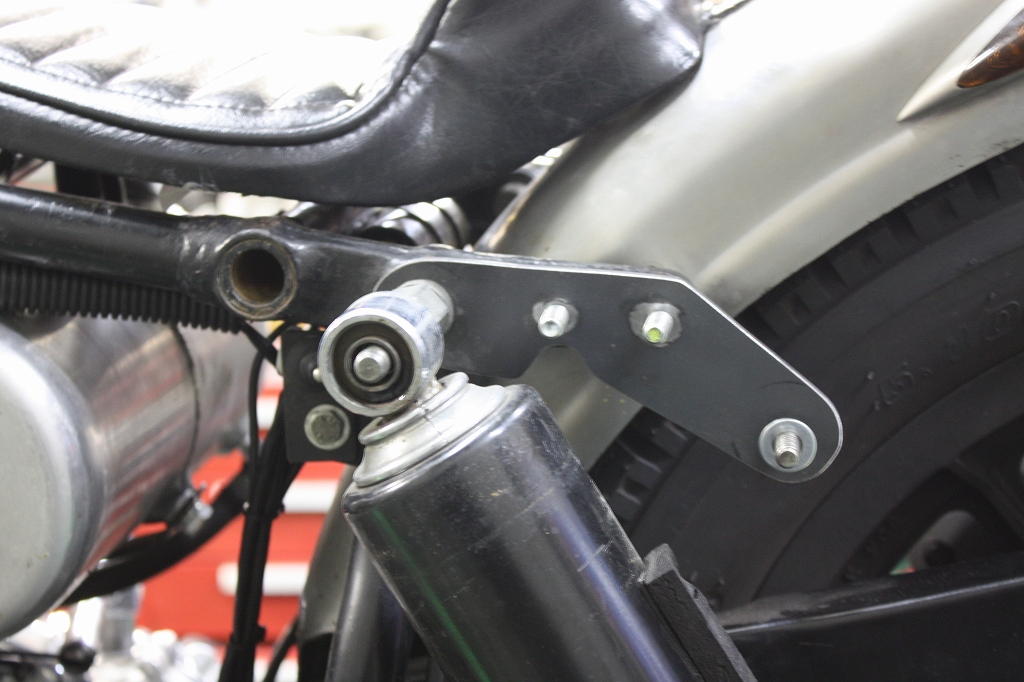

マウント製作。。。。

img_8874



img_8876

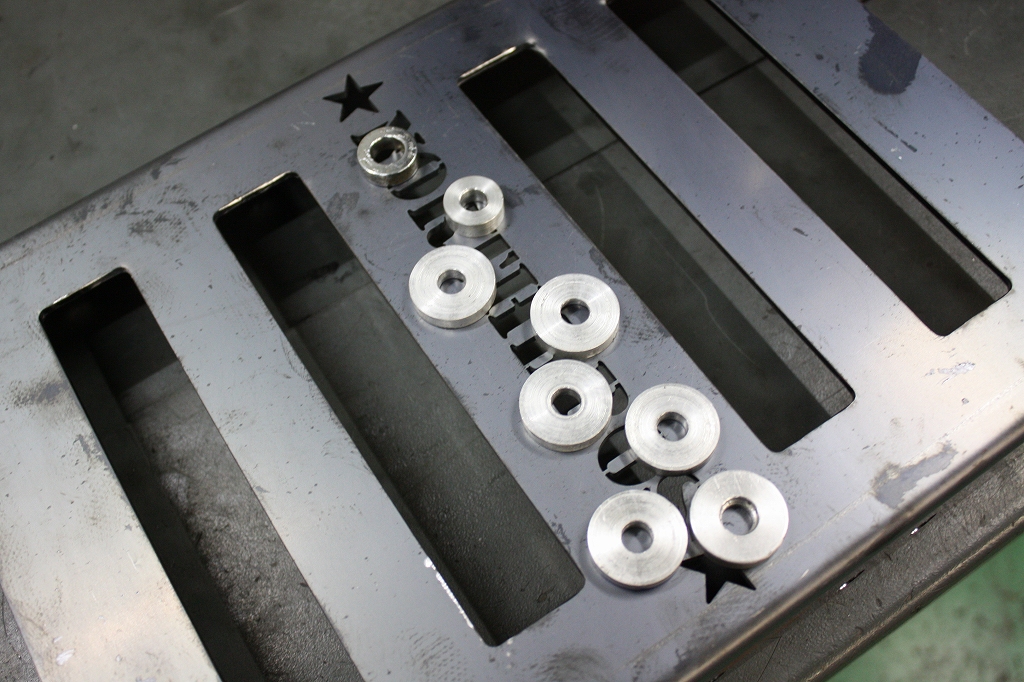

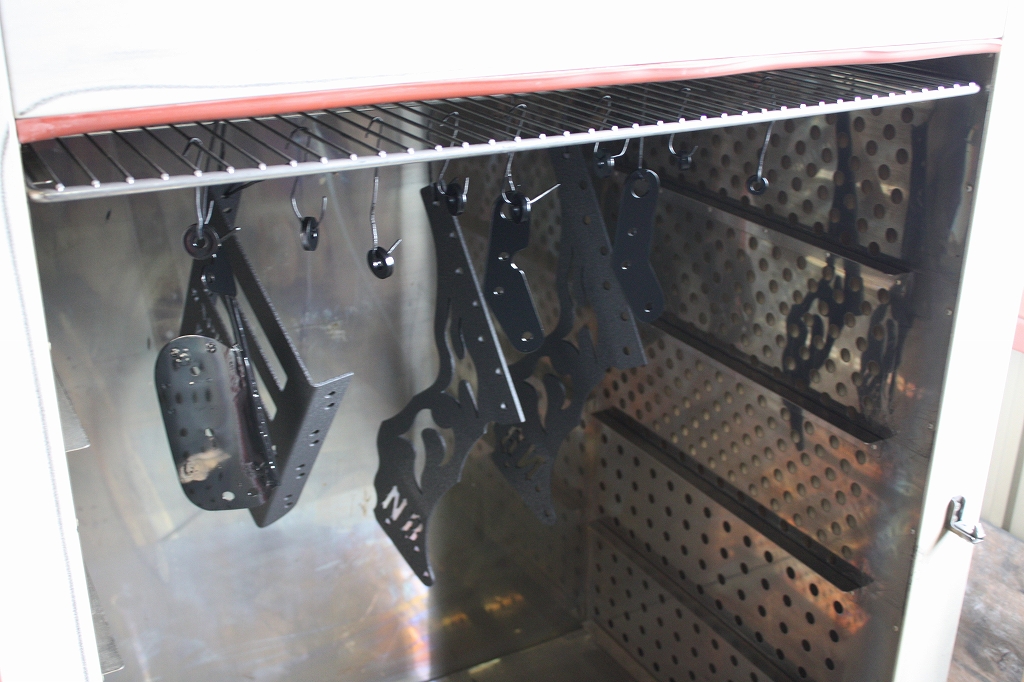

・各マウントカラー製作

・ブラスト下地処理

・パウダーコート仕上げ(SplatterBlackWrinkie)

アルミカラー製作
ブラスト
SplatterBlackWrinkie

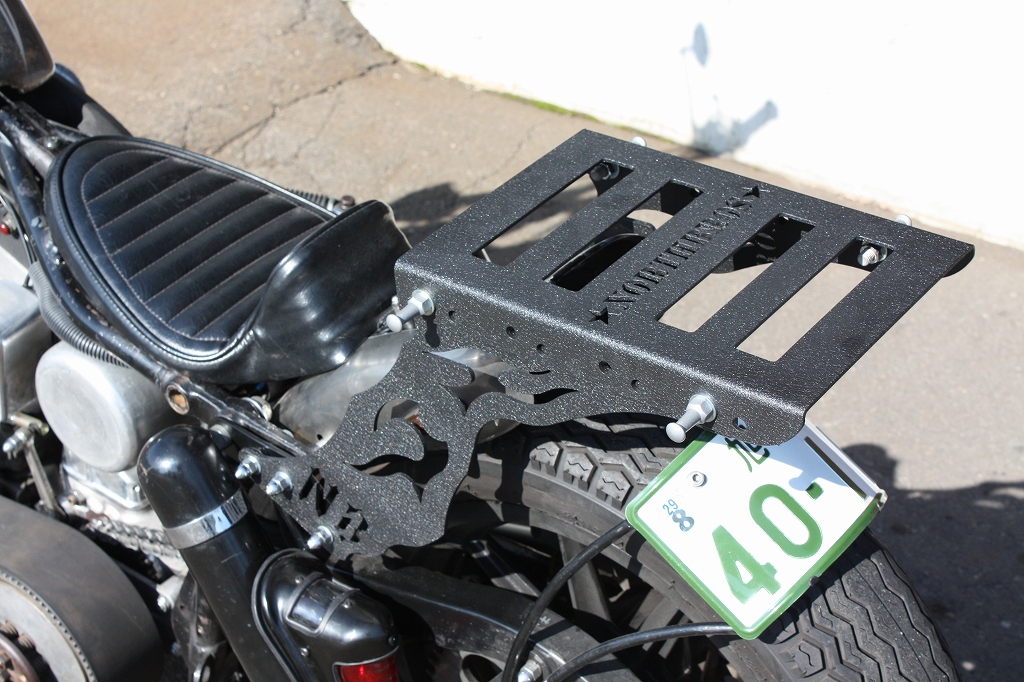

旅仕様完了!!

img_8900














ブログランキングに参加しています。
クリックでの応援よろしくお願いします!

にほんブログ村 バイクブログへ にほんブログ村 バイクブログ ハーレーダビッドソンへ

◆ クリックされるとランキングに反映される仕組みです ◆

このエントリーをはてなブックマークに追加
Tweet
LINEで送る

Category: カスタム進捗状況

NBラストツーリング&チキチキ原付ツーリング。。。。。!!

Posted on 2016年10月17日 by northbros • 0 comment
このエントリーをはてなブックマークに追加
Tweet
LINEで送る





 NBラストツーリングも天候も良く無事終了しました

 参加の皆様お疲れ様でした

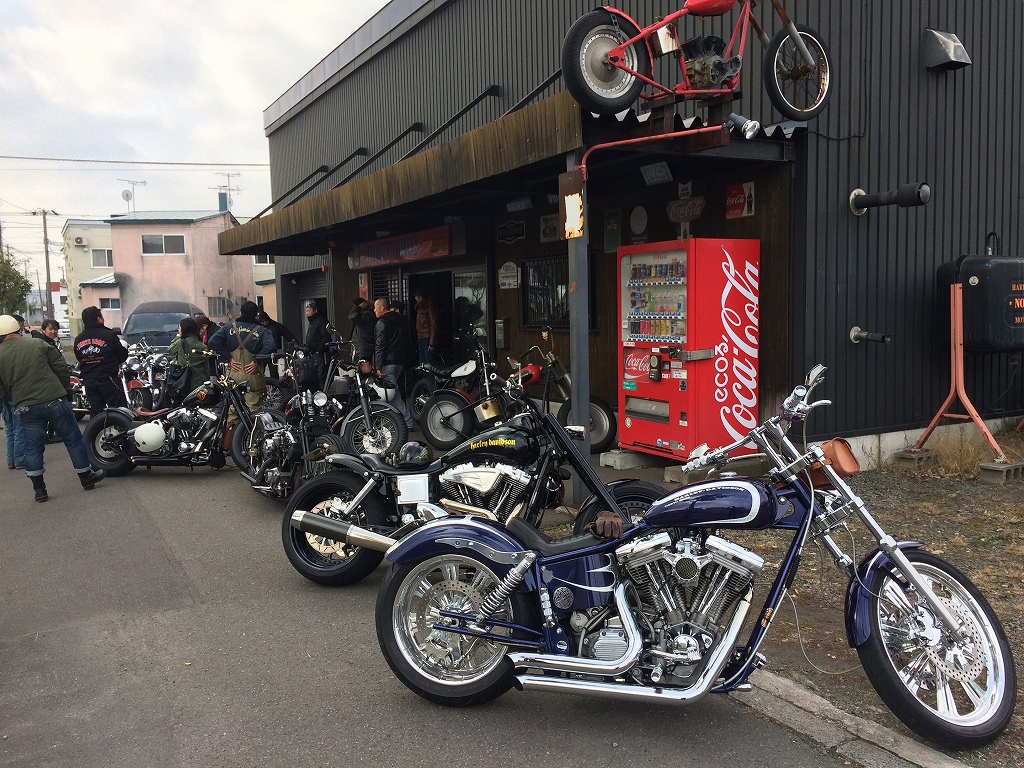

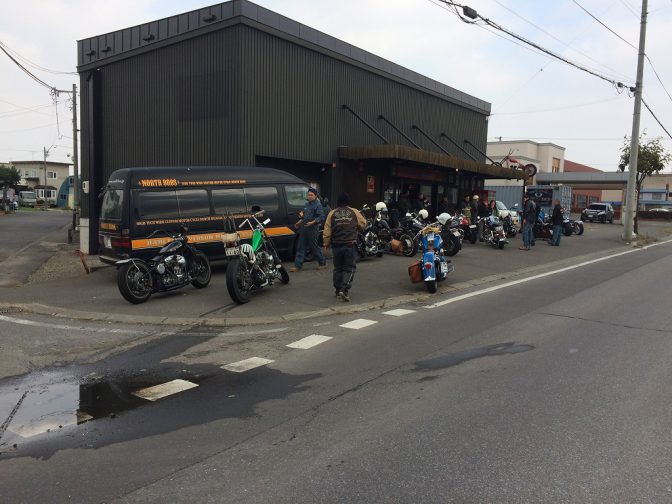

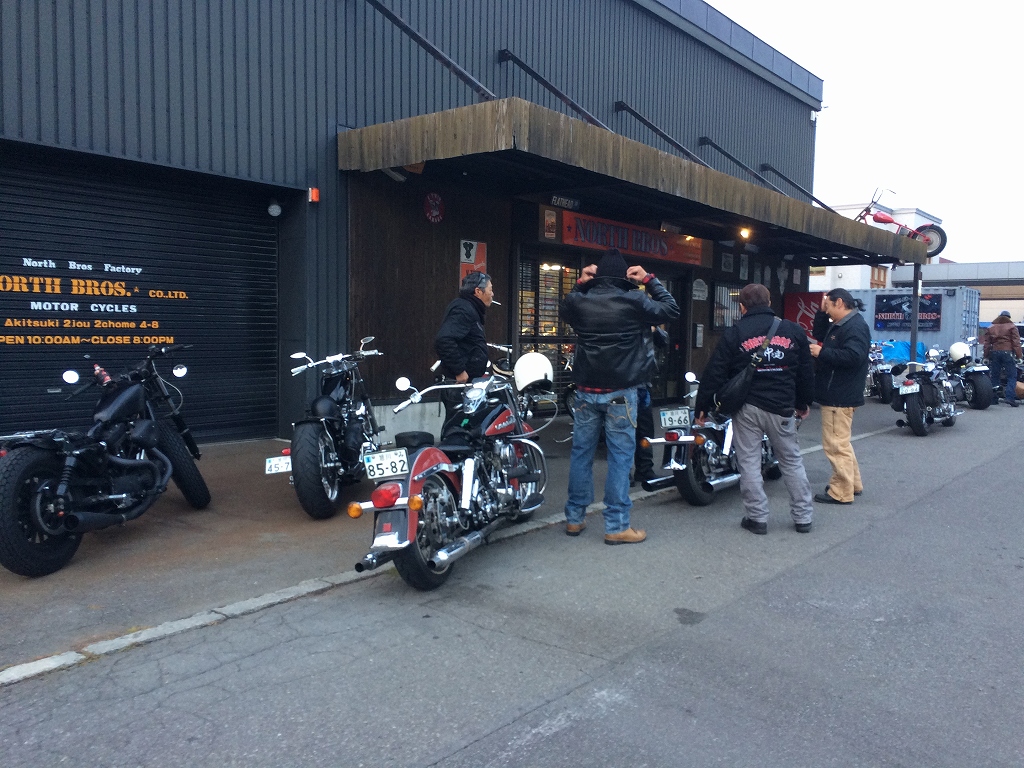

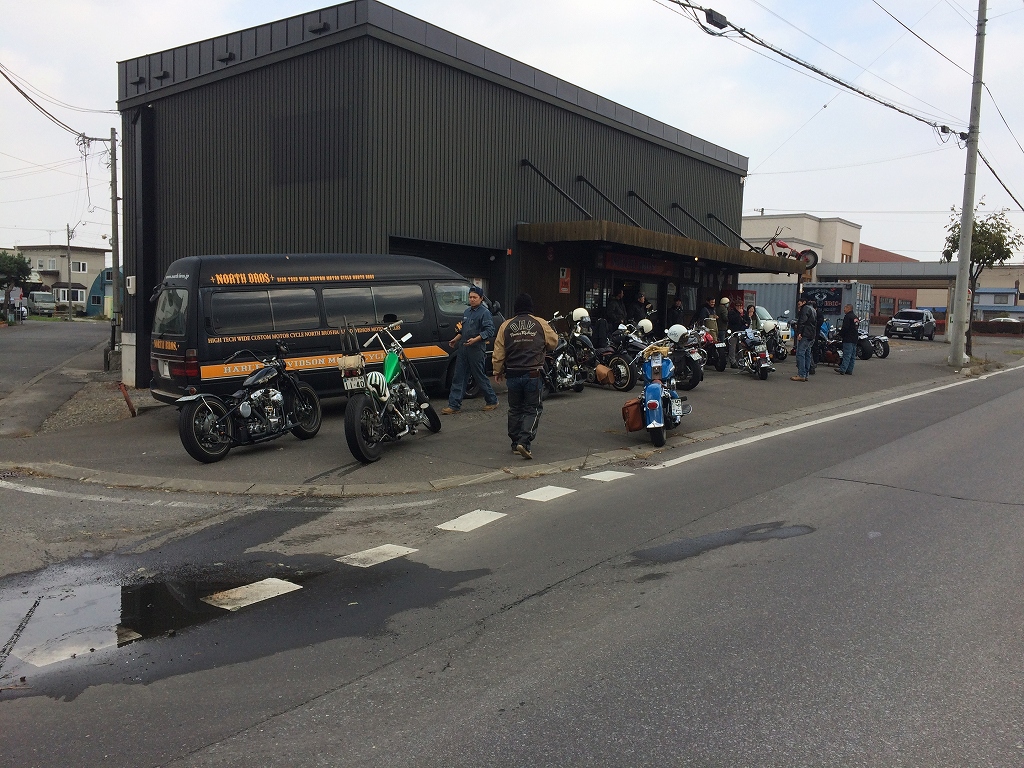

2016.10.16 NBラストツーリングより 10:00集合~

img_2160



img_2162

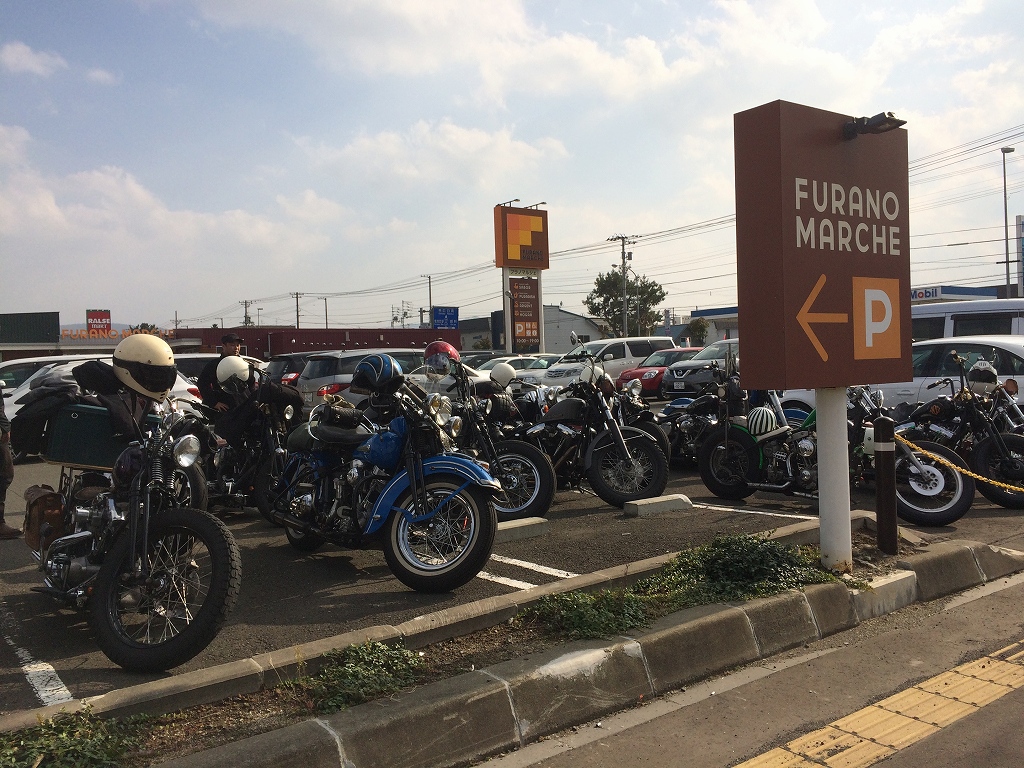

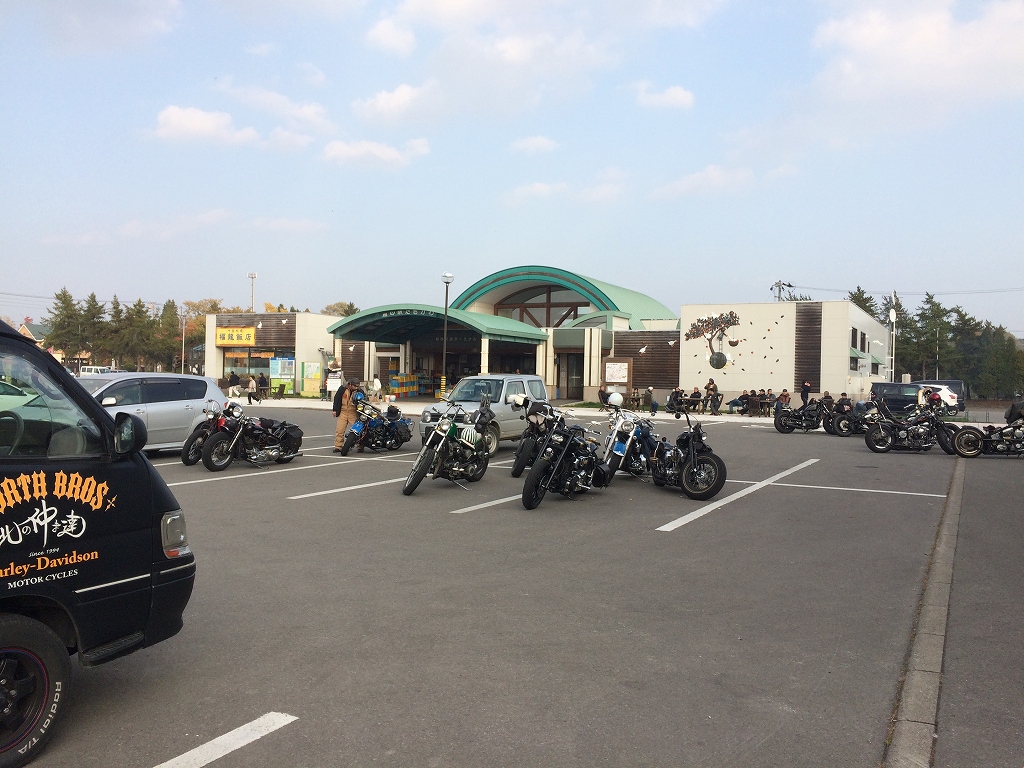

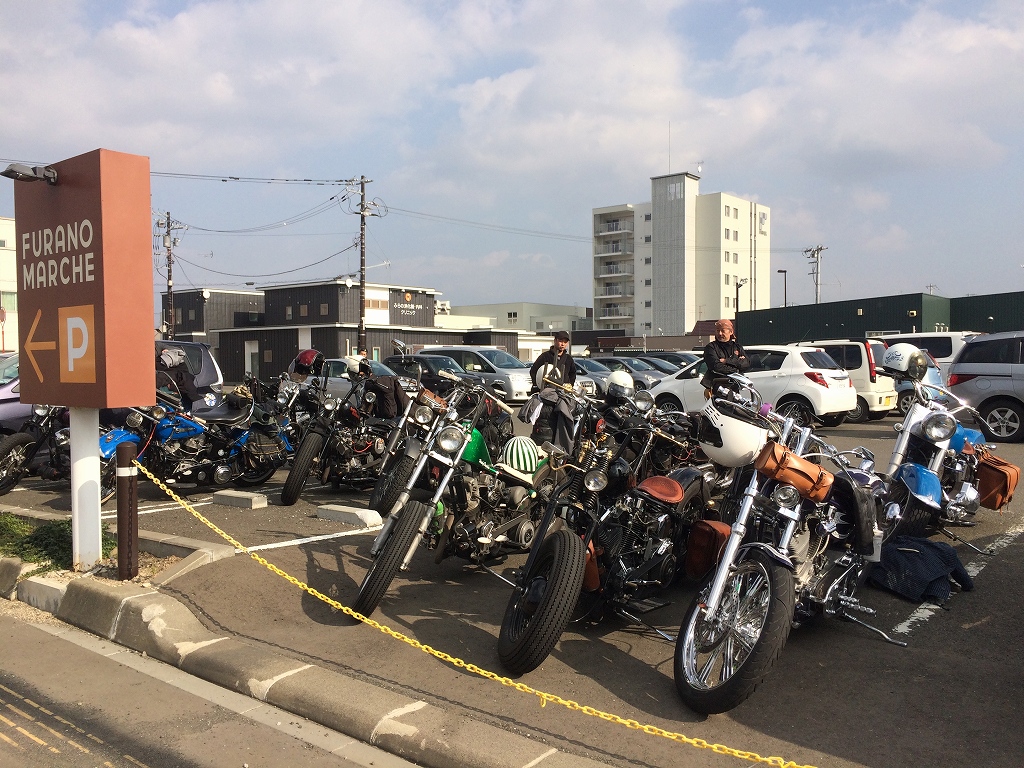

富良野マルシェ 11:50分到着~







富良野マルシェ
マルシェで怪しい車発見!!

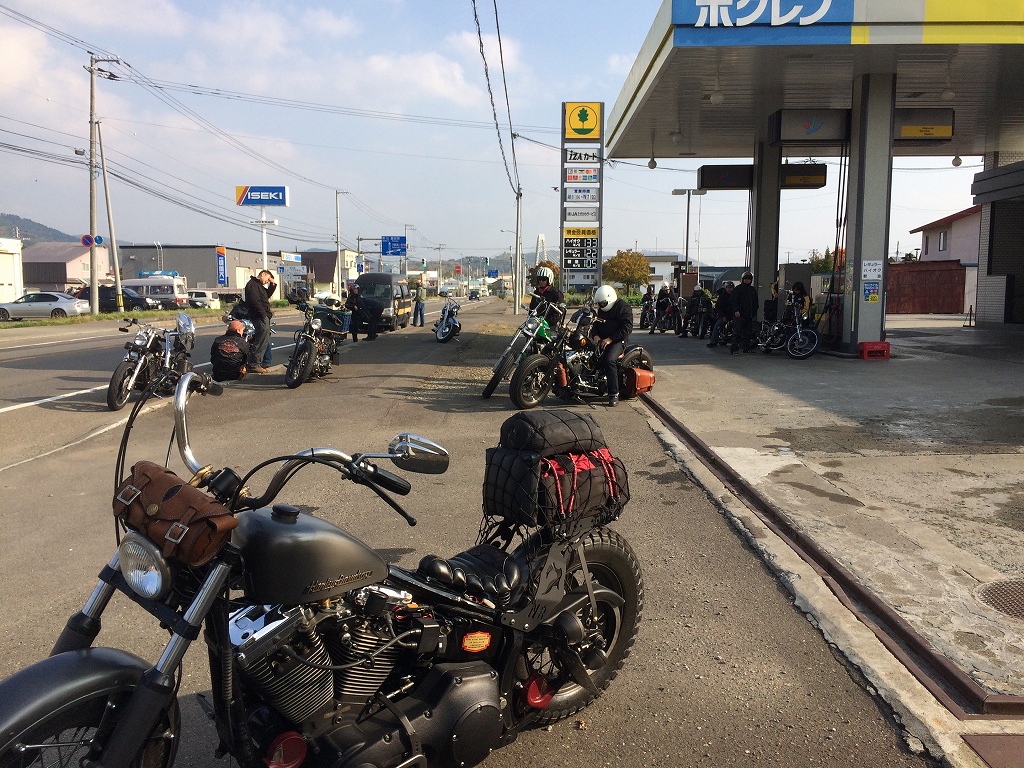

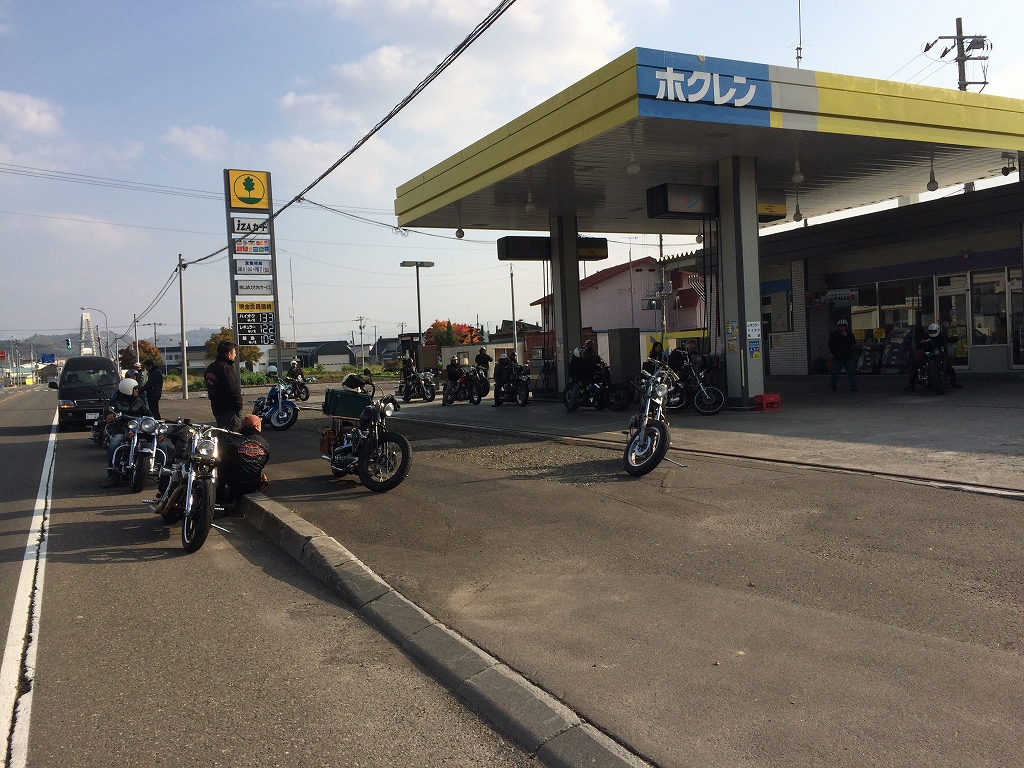

芦別で給油
滝川道の駅到着~

旭川帰着~



 また来年も一緒に沢山走りましょう!!











そして、



第2回チキチキ原付ツーリングは

雨と寒さに耐えながら走行しました。。。

後半天候が回復しましたが取りあえず今年は終了

走り足りずで終了しましたが

参加の皆様大変お疲れ様でした。

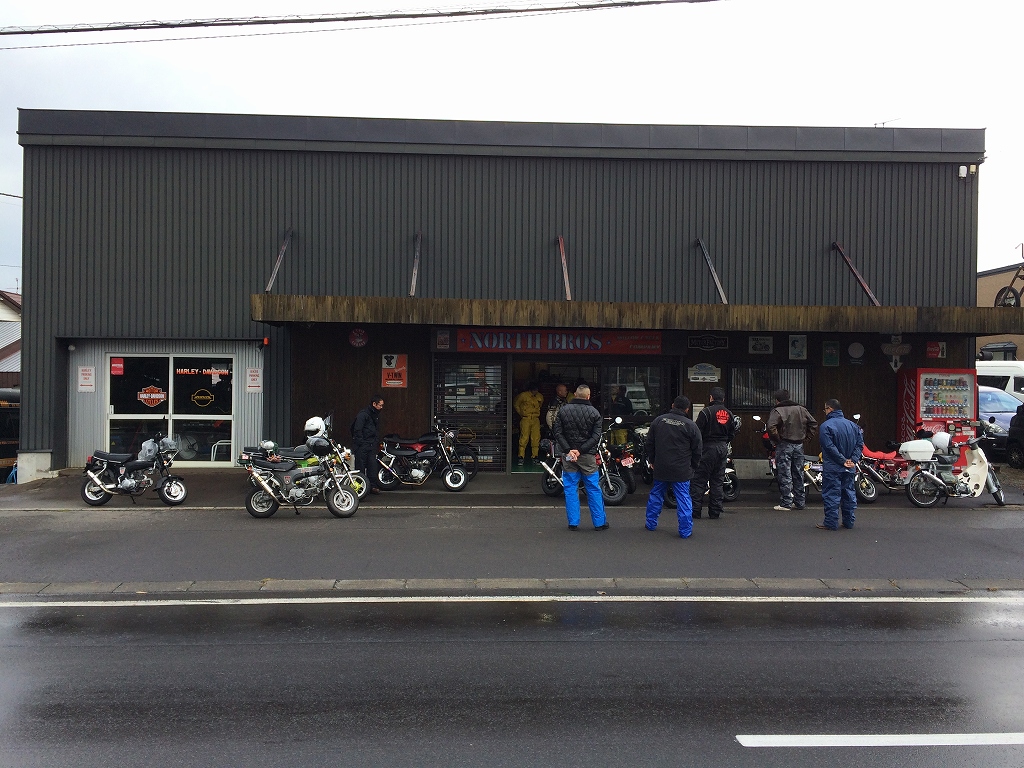

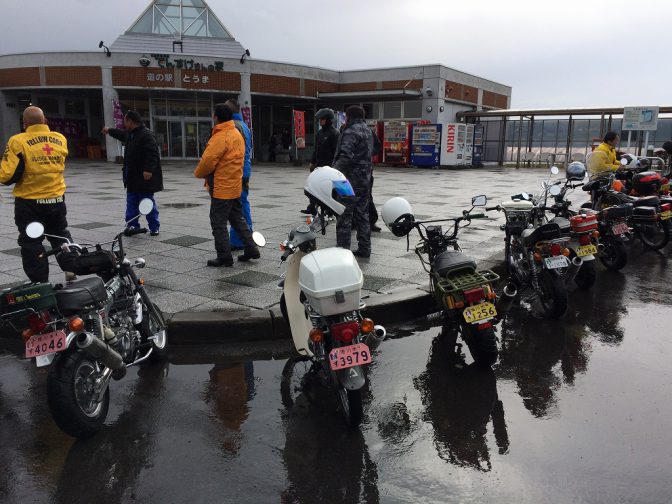

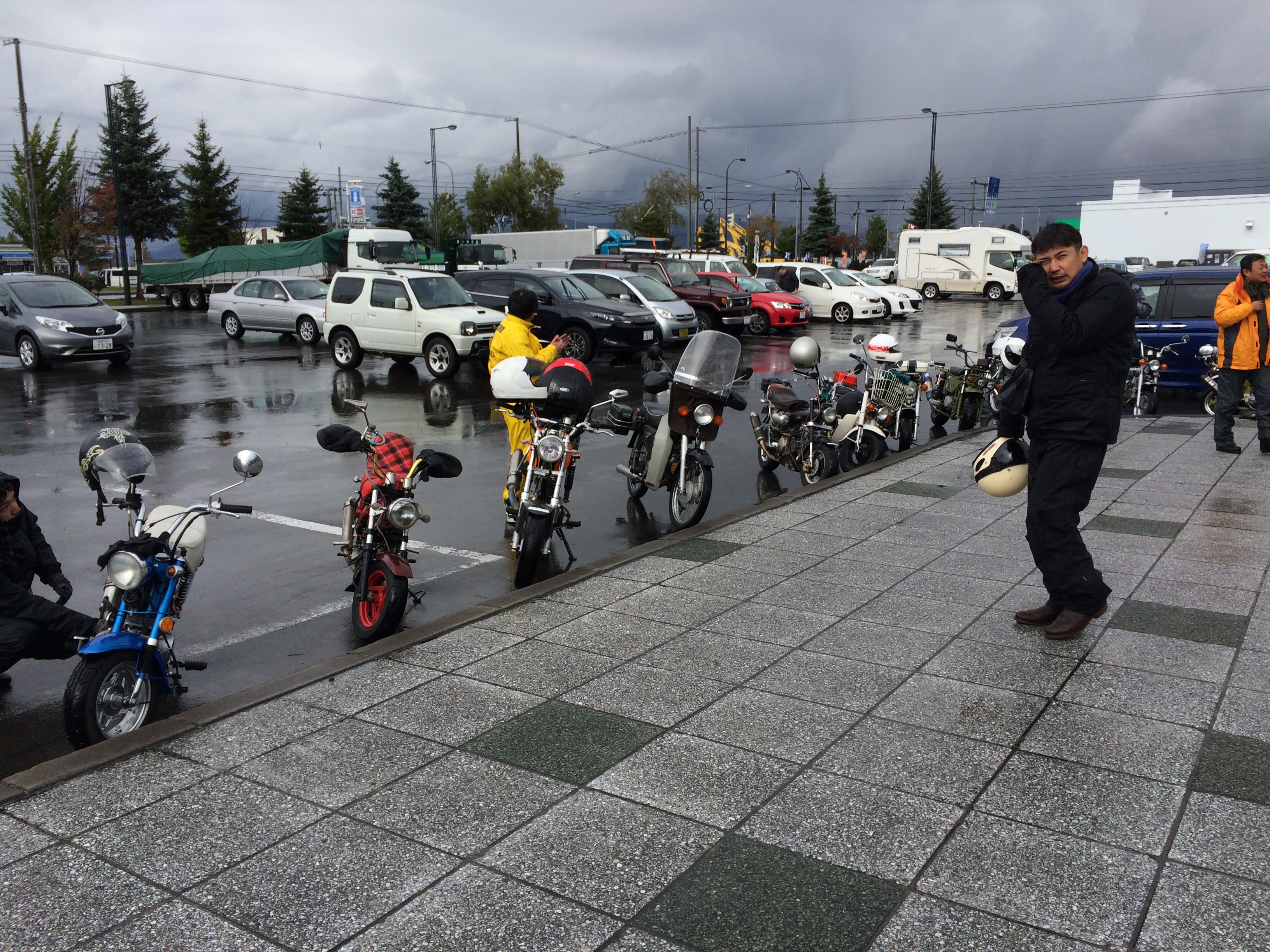

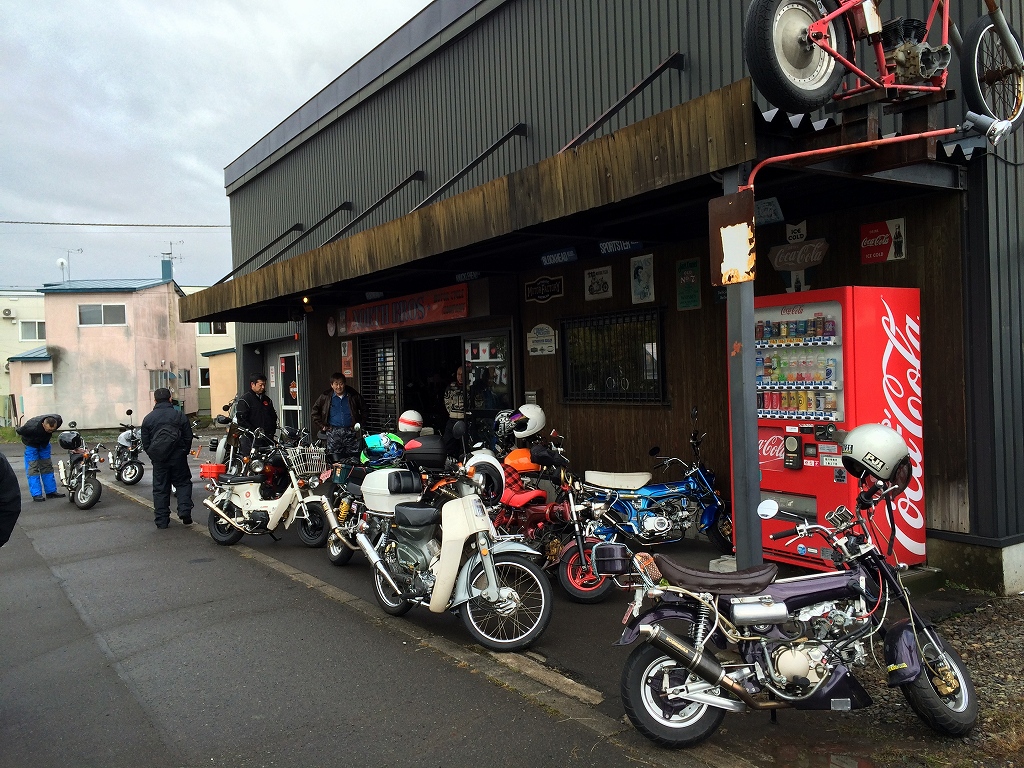

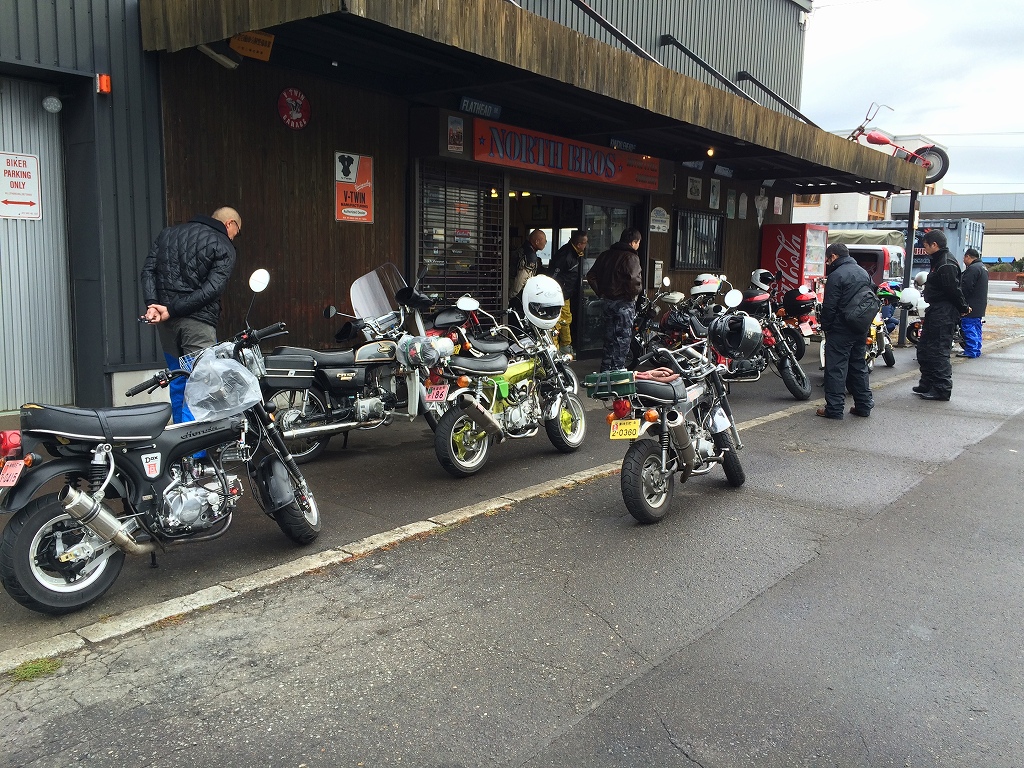

2016.10.10. NB旭川店集合~

img_2130



img_2123



img_2125



img_2132



img_2134



img_2136







 また来年一緒に走りましょう!!



ブログランキングに参加しています。
クリックでの応援よろしくお願いします!

にほんブログ村 バイクブログへ にほんブログ村 バイクブログ ハーレーダビッドソンへ

◆ クリックされるとランキングに反映される仕組みです ◆

このエントリーをはてなブックマークに追加
Tweet
LINEで送る

Category: ツーリング, 未分類
